Насадка воздуходувная. Вариант 51
| |
| lepris | Дата: Пятница, 19.05.2023, 08:06 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Насадка воздуходувная. Вариант 51
Насадка воздуходувная – приспособление для обдувки сжатым воздухом,
промывки и очистки от посторонних частиц, масла, следов охлаждающей жидкости и антикоррозийных покрытий деталей, поступающих на сборку.

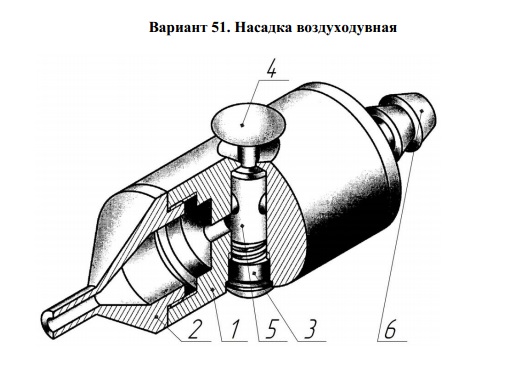

На корпус 1 с одной стороны навинчивается конус 2, с другой – наконечник 6, на который надевается шланг воздухопровода компрессорной установки. Подача сжатого воздуха через корпус регулируется клапаном 5, имеющим два пересекающихся сквозных отверстия. Чтобы открыть подачу
сжатого воздуха, нужно нажать до предела кнопку 4. Тем самым отверстия в
корпусе и клапане совместятся и откроют доступ воздуху. Пружина 7, опирающаяся на завинченную в корпус пробку 3, возвращает клапан в первоначальное положение и предохраняет сжатый воздух от случайной утечки.
Детали позиций 1–6 выполнены из латуни Л63 ГОСТ 15527-70, деталь позиции 7 выполнена из стали 25Г2С ГОСТ 5781-82.
Насадка воздуходувная Вариант 51 Сб
Насадка воздуходувная Вариант 51 Спецификация
Насадка воздуходувная Вариант 51 чертежи
Корпус 51.01
Конус 51.02
Пробка 51.03
Кнопка 51.04
Клапан 51.05
Наконечник 51.06
Насадка воздуходувная. Вариант 51 СКАЧАТЬ
|
| |
| |
|
