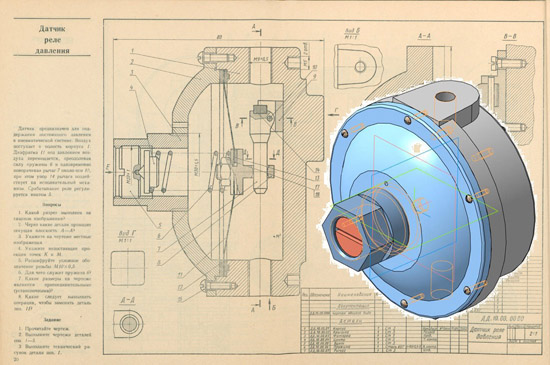

| Датчик реле давления ДД.10.00.00 ЧЕРТЕЖ
Датчик предназначен для поддержания постоянного давления в пневматической системе. Воздух поступает в полость корпуса 1. Диафрагма 11 под давлением воздуха перемещается, преодолевая силу пружины 6 и одновременно поворачивая рычаг 7 около оси 10, при этом упор 14 рычага воздействует на исполнительный механизм. Срабатывание реле
регулируется винтом 5.
Датчик реле давления ДД.10.00.00 сб
Датчик реле давления ДД.10.00.00 спецификация
Датчик реле давления ДД.10.00.00 3д модель
Датчик реле давления ДД.10.00.00 чертежи
Корпус ДД.10.00.01
Крышка ДД.10.00.02
Футорка ДД.10.00.03
Центр ДД.10.00.04
Винт ДД.10.00.05
Пружина ДД.10.00.06
Рычаг ДД.10.00.07
Тяга ДД.10.00.08
Опора ДД.10.00.09
Ось ДД.10.00.10
Диафрагма ДД.10.00.11
Прокладка ДД.10.00.12
Прокладка ДД.10.00.13
Упор ДД.10.00.14
Датчик реле давления ДД.10.00.00 СКАЧАТЬ
|
| |
| |
|
