Индикатор скорости ИС.13.00.00 ЧЕРТЕЖ
| |
| lepris | Дата: Пятница, 28.03.2025, 13:45 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Индикатор скорости ИС.13.00.00 ЧЕРТЕЖ
Индикатор скорости предназначен для определения и регистрации частоты вращения валов машин и приборов.
Вращение вала передается ролику 5 через ременную передачу, а затем многополюсному магниту 22. При вращении магнита меняется магнитное поле, которое вызывает изменение ЭДС (электродвижущей силы) в катушке 1.
К катушке подсъединяется осцилограф, регистрирующий изменение ЭДС. Показаният частоты вращения снимают с вольтметра, который имеет соответствующую градировку.

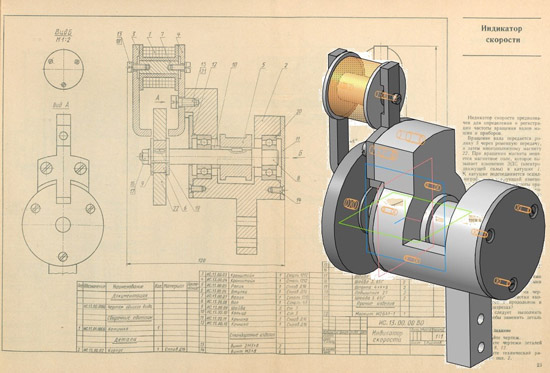

Индикатор скорости ИС.13.00.00 сб
Индикатор скорости ИС.13.00.00 спецификация
Индикатор скорости ИС.13.00.00 3d сборка
Индикатор скорости ИС.13.00.00 чертежи
Катушка ИС.13.01.00
Корпус ИС.13.00.02
Кронштейн ИС.13.00.03
Кронштейн ИС.13.00.04
Ролик ИС.13.00.05
Втулка ИС.13.00.06
Валик ИС.13.00.07
Вал ИС.13.00.08
Шайба ИС.13.00.09
Кольцо ИС.13.00.10
Крышка ИС.13.00.11
Крышка ИС.13.00.12
Индикатор скорости ИС.13.00.00 СКАЧАТЬ
|
| |
| |
|
