| Вилка разъема ВР.22.00.00 ЧЕРТЕЖ
Вилка является одной из двух частей разъема, применяемого для соединения многожильного электрического кабеля. Соединение с сочленяемой частью - розеткой происходит двенадцатью штырями 3. Кабель вставляют через центральное отверстие корпуса 1 и провода припаивают к штырям 3, установленным в плате 2.

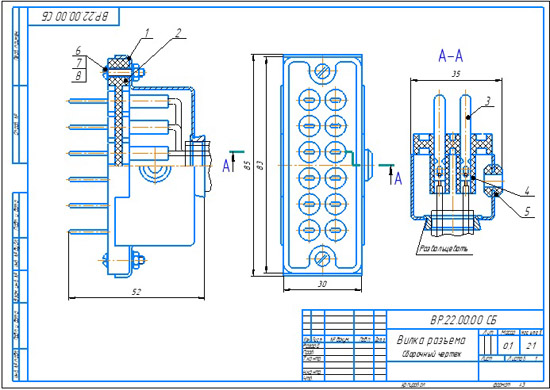

Вилка разъема ВР.22.00.00 сб
Вилка разъема ВР.22.00.00 спецификация
Вилка разъема ВР.22.00.00 3d сборка
Вилка разъема ВР.22.00.00 чертежи
Корпус ВР.22.01.00
Плата ВР.22.00.02
Штырь ВР.22.00.03
Втулка ВР.22.00.04
Кольцо ВР.22.00.05
Вилка разъема ВР.22.00.00 СКАЧАТЬ
|
| |
| |
|
