Электромагнит ЭМ.28.00.00
| |
| lepris | Дата: Суббота, 02.09.2023, 10:22 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Электромагнит ЭМ.28.00.00
Электромагнит служит для создания усилия в приводных механизмов.
При прохождении тока по обмотки катушки сердечник 4 притягивается к якорю 2, шток 7 убирается и приводной механизм отключается. Если обмотку катушки обесточить, то сердечник 4 под действием пружины 9 займет первоначальное положение.

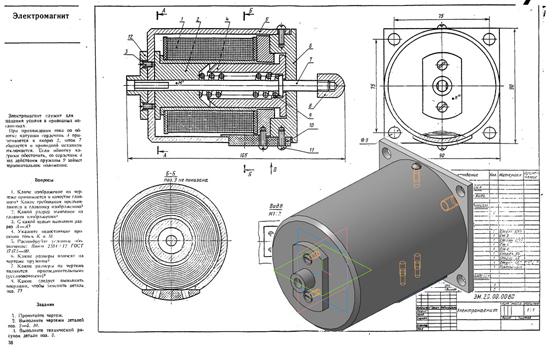

Электромагнит ЭМ.28.00.00 сб
Электромагнит ЭМ.28.00.00 спецификация
Электромагнит ЭМ.28.00.00 3d сборка
Электромагнит ЭМ.28.00.00 чертежи
Якорь ЭМ.28.00.01
Фланец ЭМ.28.00.02
Корпус ЭМ.28.00.04
Крышка ЭМ.28.00.05
Шток ЭМ.28.00.06
Наконечник ЭМ.28.00.07
Пружина ЭМ.28.00.08
Плата ЭМ.28.00.09
Катушка ЭМ.28.00.10 СБ
Изолятор ЭМ.28.00.11
Магнит ЭМ.28.00.12
Обмотка ЭМ.28.00.13 БЧ
Сердечник ЭМ.28.00.14
Электромагнит ЭМ.28.00.00 СКАЧАТЬ
|
| |
| |
|
