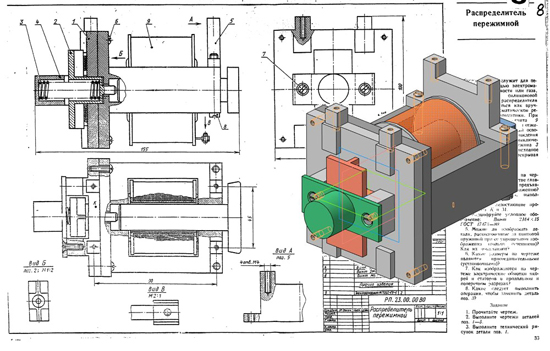

Распределитель пережимной РП.23.00.00
| |
| lepris | Дата: Суббота, 02.09.2023, 10:24 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Распределитель пережимной РП.23.00.00
Распределитель служит для перекрытия с помощью электромагнита потока жидкости или газа, проходящего по силиконовой трубке. Работа распределителя может осуществляться как вручную, так и в автоматическом режиме от блока автоматики. При включении электромагнита 9 якорь перемещается влево и отжимает толкатель 2, который освобождает трубку для прохождения жидкости или газа. При выключении электромагнита пружина 3 возвращает толкатель 2 в исходное состояние, вновь перекрывая поток.
Распределитель пережимной РП.23.00.00 сб
Распределитель пережимной РП.23.00.00 спецификация
Распределитель пережимной РП.23.00.00 3d сборка
Распределитель пережимной РП.23.00.00 чертежи
Корпус РП.23.00.01
Толкатель РП.23.00.02
Пружина РП.23.00.03
Крышка РП.23.00.04
Кронштейн РП.23.00.05
Электромагнит МГ202-КУ-3 РП.23.00.10 сб
Обмотка РП.23.00.11 бч
Сердечник РП.23.00.12
Изолятор РП.23.00.13
Кожух РП.23.00.14
Корпус электромагнита РП.23.00.15
Распределитель пережимной РП.23.00.00 СКАЧАТЬ
|
| |
| |
|
