Насос плунжерный ДМЧ.006.000.00 ЧЕРТЕЖ
leprisДата: Пятница, 11.04.2025, 07:47 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

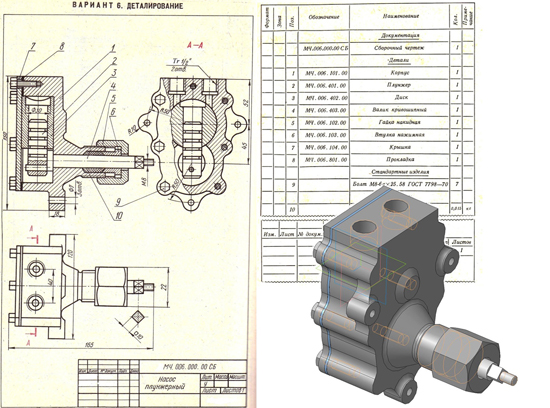

Насос плунжерный ДМЧ.006.000.00 ЧЕРТЕЖ

Плунжерный насос состоит из корпуса поз.1 внутри которого находится диск поз.3, вдоль которого перемещается возвратно-поступательным движением плунжер поз.2, движение которого передается кривошипном валиком поз.4. Совершая обратное движение, плунжер увеличивает давление в камере, благодаря чему создается разряжение, которое открывает впускное отверстие. При этом рабочая полость наполняется откачиваемой смесью или газом. Двигаясь вверх смесь выталкивается из камеры во второе отверстие, закрывая первое. Таким образом процесс повторяется снова.

Насос плунжерный ДМЧ.006.000.00 сб

Насос плунжерный ДМЧ.006.000.00
Насос плунжерный МЧ.006.000.00 спецификация
Насос плунжерный МЧ.006.000.00 3d сборка
Насос плунжерный МЧ.006.000.00 чертежи
Корпус МЧ.006.101.00
Плунжер МЧ.006.401.00
Диск МЧ.006.402.00
Валик кривошипный МЧ.006.403.00
Гайка накидная МЧ.006.102.00
Втулка нажимная МЧ.006.103.00
Крышка МЧ.006.104.00
Прокладка МЧ.006.801.00

Насос плунжерный ДМЧ.006.000.00 СКАЧАТЬ
