Вентиль запорный ДМЧ.005.000.00 ЧЕРТЕЖ
leprisДата: Вторник, 15.04.2025, 14:50 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Вентиль запорный ДМЧ.005.000.00 ЧЕРТЕЖ

Вентиль предназначен для перекрытия прохода трубопровода, по которому транспортируются жидкости или газ.
Конструкция. К корпусу 1 шпильками 13 и гайками 9 крепится крышка 5. Резьбовое соединение шпинделя 6 и крышки обеспечивает поступательное движение золотника 3, который крепится к головке шпинделя. На верхнем конце шпинделя, имеющего форму квадрата,
посредством гайки 10 и шайбы 12 крепится маховик 11. Поворотом маховика изменяется зазор между золотником и посадочным пояском перепускного отверстия корпуса. Для предупреждения утечки жидкости из полости вентиля в крышке устроено сальниковое уплотнение, состоящее из набивки 15, нажимной втулки 7, накидной гайки 8, а также используются прокладка 4 и кольцо 2.
Шплинт 14 предусмотрен для закрепления золотника на головке шпинделя. Корпус имеет два фланца с четырьмя крепежными отверстиями в каждом для присоединения его к трубопроводу.
Принцип работы. В рабочем положении вентиля жидкость движется из одного патрубка корпуса в другой. Количество перепускаемой (в единицу времени) жидкости определяется величиной зазора между золотником и гнездом корпуса.
На чертеже вентиль изображен в закрытом положении.

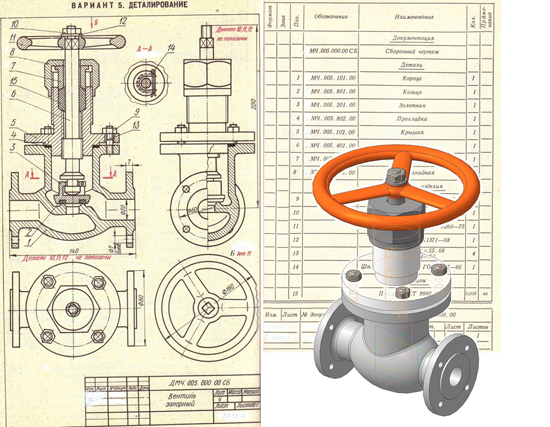

Вентиль запорный ДМЧ.005.000.00 сб
Вентиль запорный ДМЧ.005.000.00 спецификация
Вентиль запорный ДМЧ.005.000.00 3d сборка
Вентиль запорный ДМЧ.005.000.00 чертежи
Корпус МЧ.005.101.00
Кольцо МЧ.005.801.00
Золотник МЧ.005.201.00
Прокладка МЧ.005.802.00
Крышка МЧ.005.102.00
Шпиндель МЧ.005.401.00
Втулка нажимная МЧ.005.103.00
Гайка накидная МЧ.005.104.00

Вентиль запорный ДМЧ.005.000.00 СКАЧАТЬ
