Кран пробковый ДМЧ.012.000.00 ЧЕРТЕЖ
leprisДата: Вторник, 15.04.2025, 15:09 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Кран пробковый ДМЧ.012.000.00 ЧЕРТЕЖ

Пробковый кран предназначен для регулирования количества жидкости, пропускаемой через трубопровод в единицу времени.
В полость корпуса 1 вставляется коническая пробка 6, которая плотно прижимается к стенкам корпуса посредством фланца 4 через прокладку 3 и шайбу 2.
Прокладка предупреждает утечку жидкости между поверхностями соединяемых деталей.
Фланец крепится к корпусу шпильками 8 и гайками 7. Коническая часть пробки имеет поперечное сквозное отверстие. На верхний конец, имеющий квадратную форму, надевается поворотная рукоятка 5. На торце пробки (со стороны рукоятки) имеется риска (канавка), направление которой совпадает с продольной осью отверстия пробки. Корпус имеет два патрубка с внутренней резьбой для присоединения крана к магистральным трубопроводам.
Принцип работы. В рабочем положении крана отверстие пробки полностью совпадает с отверстием корпуса крана и жидкость беспрепятственно проходит через кран. Регулирование количества (в единицу времени) жидкости, проходящей через кран, достигается поворотом пробки через рукоятку. При полностью перекрытом кране риска на торце пробки должна быть
расположена перпендикулярно оси магистрального трубопровода.
На чертеже кран изображен в открытом положении.

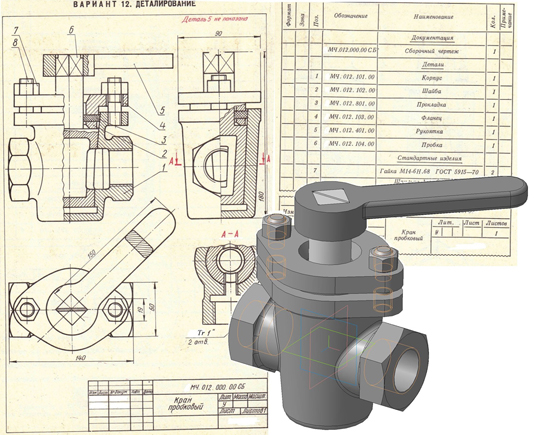

Кран пробковый ДМЧ.012.000.00 Сборочный чертеж
Кран пробковый ДМЧ.012.000.00 3д модель
Кран пробковый ДМЧ.012.000.00 спецификация
Кран пробковый ДМЧ.012.000.00 ЧЕРТЕЖИ
Корпус МЧ.012.101.00
Шайба МЧ.012.102.00
Прокладка МЧ.012.801.00
Фланец МЧ.012.103.00
Рукоятка МЧ.012.401.00
Пробка МЧ.012.104.00

Кран пробковый ДМЧ.012.000.00 СКАЧАТЬ
