Проекционное черчение. Задачи
leprisДата: Вторник, 22.08.2023, 10:53 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

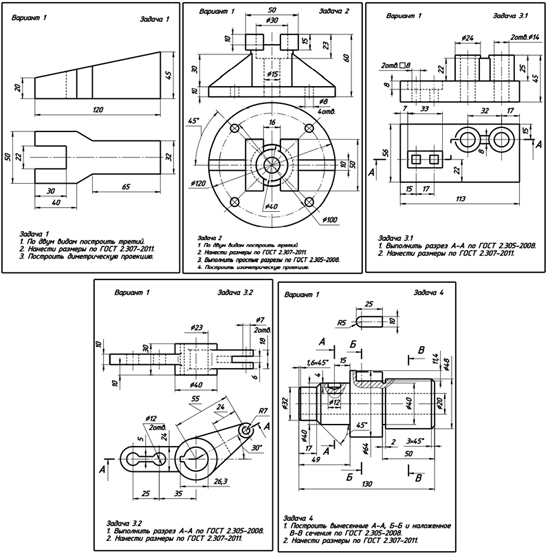

Проекционное черчение. Вариант 1. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Построить вынесенные А-А, Б-Б и наложенное В-В сечение по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 1 СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:54 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

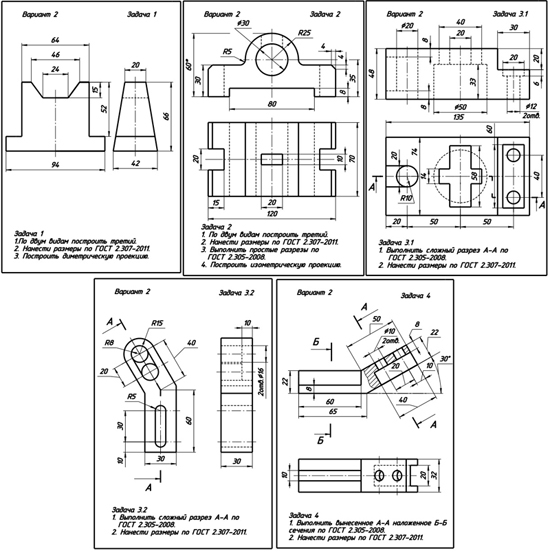

Проекционное черчение. Вариант 2. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 2 СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:54 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

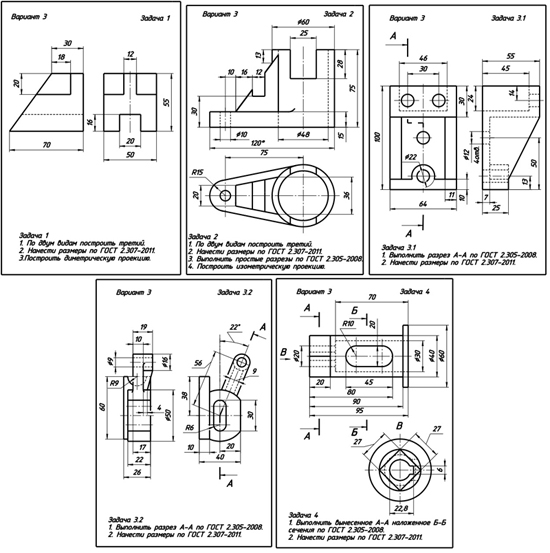

Проекционное черчение. Вариант 3. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 3 СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:54 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

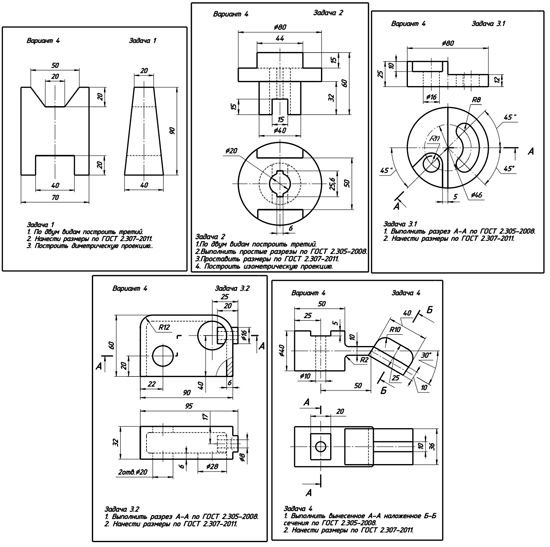

Проекционное черчение. Вариант 4. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 4 СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:55 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

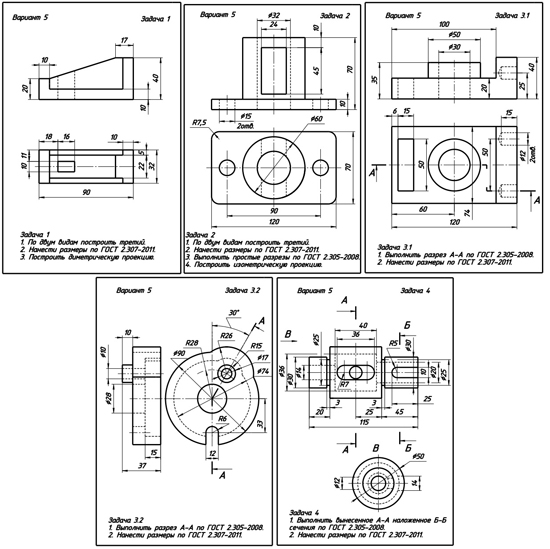

Проекционное черчение. Вариант 5. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 5. Задачи СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:55 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

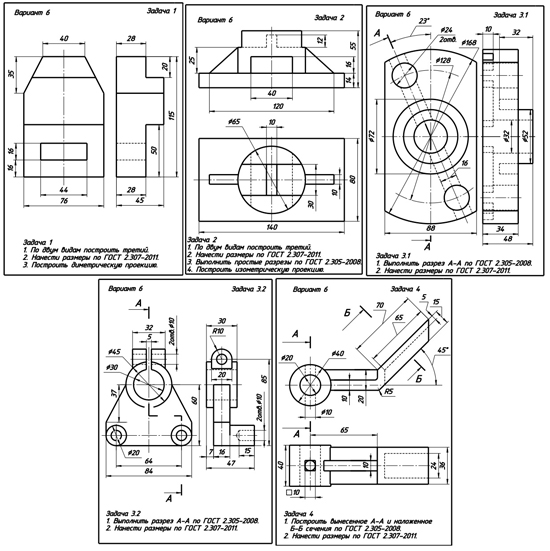

Проекционное черчение. Вариант 6. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 6 СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:58 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

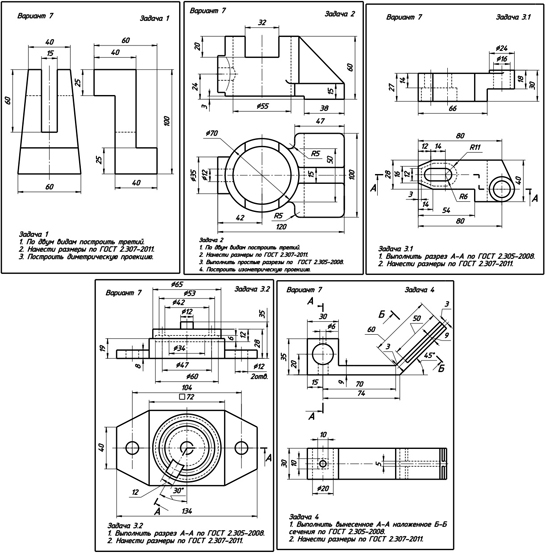

Проекционное черчение. Вариант 7. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 7. СКАЧАТЬ

leprisДата: Вторник, 22.08.2023, 10:59 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

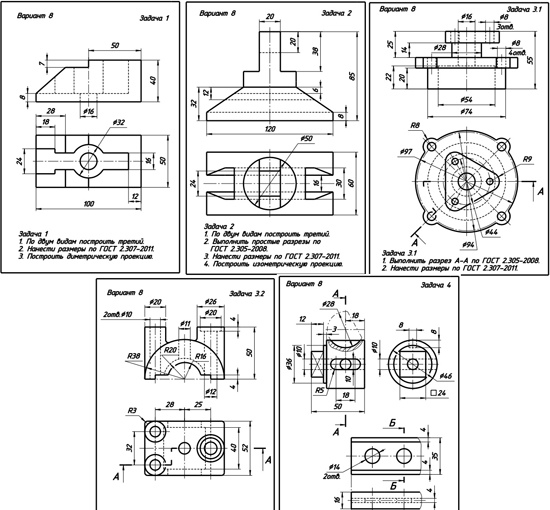

Проекционное черчение. Вариант 8. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.
Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.
Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.
Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 8 СКАЧАТЬ

leprisДата: Среда, 23.08.2023, 14:48 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

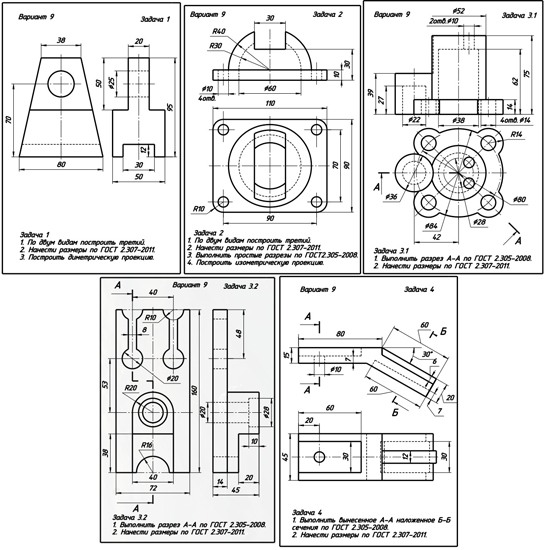

Проекционное черчение. Вариант 9. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.

Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.

Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 9. СКАЧАТЬ

leprisДата: Среда, 23.08.2023, 14:49 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

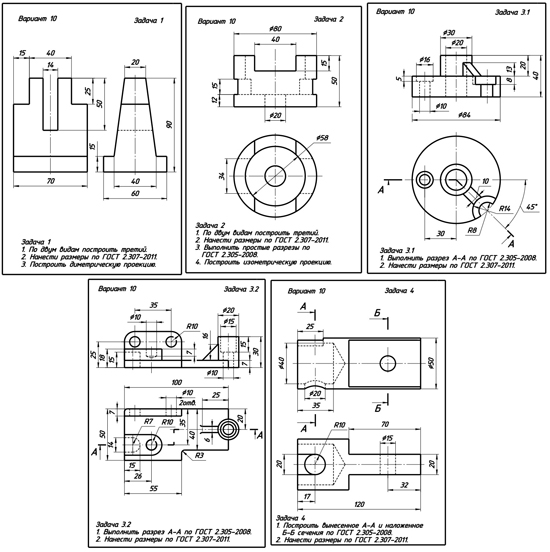

Проекционное черчение. Вариант 10. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.

Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.

Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 10. СКАЧАТЬ

leprisДата: Среда, 23.08.2023, 14:50 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

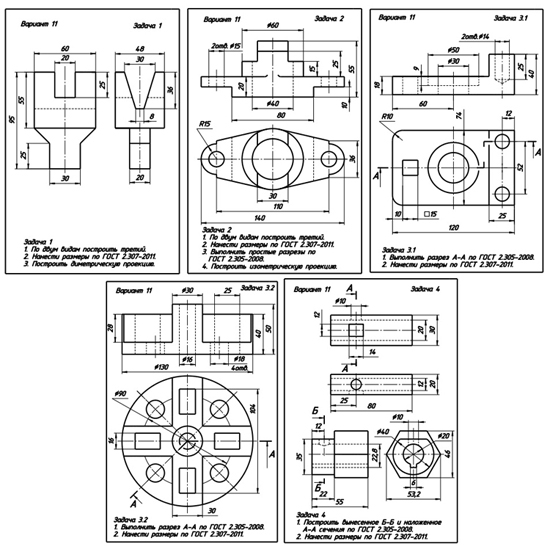

Проекционное черчение. Вариант 11. Задачи

Задача 1
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Построить диметрическую проекцию.

Задача 2
1. По двум видам построить третий.
2. Нанести размеры по ГОСТ 2.307-2011.
3. Выполнить простые разрезы по ГОСТ 2.305-2008.
4. Построить изометрическую проекцию.

Задача 3.1
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Задача 3.2
1. Выполнить разрез А-А по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Задача 4
1. Выполнить вынесенные А-А наложенное Б-Б сечения по ГОСТ 2.305-2008.
2. Нанести размеры по ГОСТ 2.307-2011.

Проекционное черчение. Вариант 11. СКАЧАТЬ
