Приспособление для закрепления детали И31.18.00.00 ЧЕРТЕЖ
leprisДата: Понедельник, 19.05.2025, 18:00 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Приспособление для закрепления детали И31.18.00.00 ЧЕРТЕЖ

Пневматическое приспособление предназначено для закрепления детали с цилиндрической наружной поверхностью диаметром 65 мм и дальнейшей ее обработки — сверления, зенкерования и развертывания. Деталь устанавливают на упоры 6. Сжатый воздух под давлением подводят к отверстию Ж в крышке 8 Поршень 12 вместе с рейкой 11 под давлением воздуха переместится вперед. Рейка 11 находится в зацеплении с зубчатым колесом 4, которое начинает вращаться по часовой стрелке. С зубчатым колесом 4 также находятся в зацеплении три шестеренчатых валика 3, на которых на сегментных шпонках 25 установлены кулачки 7 При повороте колеса 4 валики 3 также повернутся и кулачки 7 рифлеными поверхностями закрепят деталь. Для освобождения обработанной детали воздух подводят к отверстию И корпуса 1 Поршень 12 переместится в обратном направлении и повернет зубчатое колесо 4 при помощи рейки 11 против часовой стрелки. Шестеренчатые валики 3 повернутся по часовой стрелке, и кулачки 7 освободят деталь. Поршень 12 уплотнен в цилиндре 10 резиновым кольцом 19 круглого сечения. Рейка 11 уплотнена в корпусе 1 резиновой манжетой 20. Приспособление устанавливают на столе станка, центрируют на нем двумя штифтами 8 и крепят тремя винтами М10.

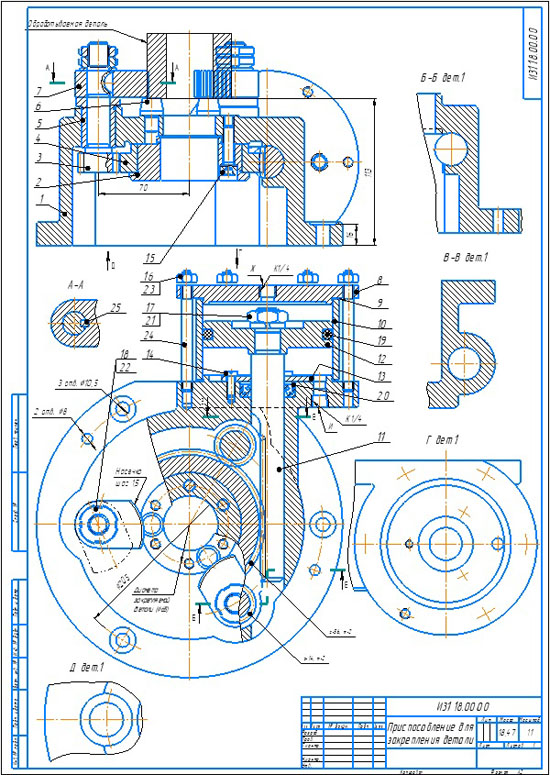

Приспособление для закрепления детали И31.18.00.00 сб
Приспособление для закрепления детали И31.18.00.00 спеццификация
Приспособление для закрепления детали И31.18.00.00 3d сборка
Приспособление для закрепления детали И31.18.00.00 чертежи
Корпус И00.18.00.01
Втулка И00.18.00.02
Валик шестрёнчатый И00.18.00.03
Зубчатое колесо И00.18.00.04
Втулка И00.18.00.05
Упор И00.18.00.06
Кулачок И00.18.00.07
Крышка И00.18.00.08
Прокладка И00.18.00.09
Цилиндр И00.18.00.10
Рейка И00.18.00.11
Поршень И00.18.00.12
Кольцо И00.18.00.13

Приспособление для закрепления детали И31.18.00.00 СКАЧАТЬ
