Оправка с рожковой мембраной И34.29.00.00 ЧЕРТЕЖ

Центровая оправка с рожковой мембраной, применяемая в массовом производстве при обработке тонкостенных втулок и колец большого диаметра, обеспечивает высокую концентричность обрабатываемых поверхностей относительно базовой. Установку и съем обрабатываемой детали производят на оправке, которая закрепляется в специальном пневматическом приспособлении, схема которого показана на рис. 1. Оправку 4 устанавливают в корпус 2 приспособления. Захваты поршня 3 подводят к кольцу 1 оправки. К отверстию А подводят сжатый воздух под давлением и поршень 3 опускается вниз. Мембрана 5 оправки прогибается и ее рожки сходятся к центру. В этот момент устанавливают деталь на оправку. После выпуска сжатого воздуха из приспособления мембрана 5 оправки выпрямляется, рожки расходятся, и деталь закрепляется.

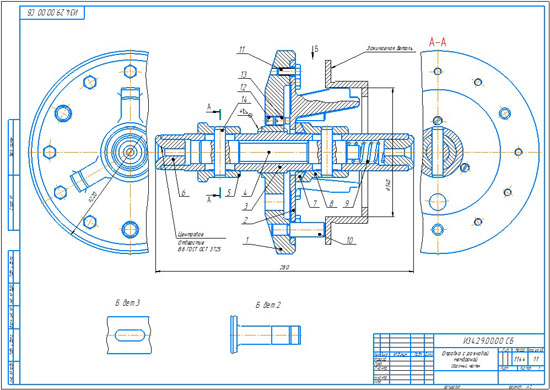

Оправка с рожковой мембраной И34.29.00.00 Сб
Оправка с рожковой мембраной И34.29.00.00 спецификация
Оправка с рожковой мембраной И34.29.00.00 3d сборка
Оправка с рожковой мембраной И34.29.00.00 чертежи
Диск в сборе И00.29.01.00 Сб
Диск оправки И00.29.01.01
Мембрана И00.29.00.02
Вал оправки И00.29.01.03
Шток И00.29.00.04
Кольцо И00.29.00.05
Втулка центровая И00.29.00.06
Шайба И00.29.00.07
Втулка И00.29.00.08
Пружина И00.29.00.09
Упор И00.29.00.10

Оправка с рожковой мембраной И34.29.00.00 СКАЧАТЬ
