Штамп для гибки И46.85.00.00 ЧЕРТЕЖ
| |
| lepris | Дата: Пятница, 04.07.2025, 15:47 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Штамп для гибки И46.85.00.00 ЧЕРТЕЖ
Штамп предназначен для загибания конца проволоки. Деталь-заготовка закладывается в ручей выталкивателя 11 до упора в вырез фиксатора 3. Выталкиватель 11 находится в верхнем положении под действием пружины 4. При опускании верхней плиты 6 вниз пуансон 10 доходит до детали, прижимает ее к матрице 2 и производит загибку. При подъеме пуансона 10 вверх готовая деталь выталкивается из матрицы 2 выталкивателем 11. Нижнюю плиту 1 штампа крепят к столу пресса двумя болтами М18. Верхняя плита 6 соединяется с ползуном пресса при помощи хвостовика 7. Для направления верхней плиты относительно нижней служат две колонки 15. Нижняя часть каждой колонки запрессована в плиту 1, а верхняя может свободно перемешаться во втулке 14, запрессованной в плиту 6. Пуансон 10 запрессован в пуансонодержатель 9 и сверху расклепан по всему периметру.

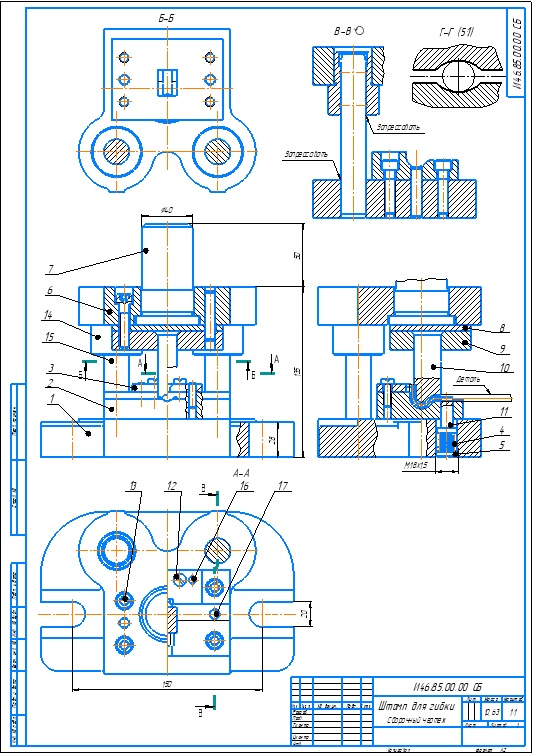

Штамп для гибки И46.85.00.00 Сб
Штамп для гибки И46.85.00.00 спецификация
Штамп для гибки И46.85.00.00 3d сборка
Штамп для гибки И46.85.00.00 чертежи
Плита нижняя И00.85.00.01
Матрица И00.85.00.02
Фиксатор И00.85.00.03
Пружина И00.85.00.04
Пробка И00.85.00.05
Плита верхняя И00.85.00.06
Хвостовик И00.85.00.07
Прокладка И00.85.00.08
Пуансонодержатель И00.85.00.09
Пуансон И00.85.00.10
Выталкиватель И00.85.00.11
Штамп для гибки И46.85.00.00 СКАЧАТЬ
|
| |
| |
|
