| Опора промежуточная И53.11.00.00 ЧЕРТЕЖ
Промежуточная опора применяется, в тех случаях, когда необходимо передать вращение от двигателя к машине при большом удалении их друг от друга. Вал 10 опоры вращается в трех подшипниках. Пружинные кольца 19 предотвращают перемещение подшипников 20 и 21 в обоймах 2 и 7. На валу 10 подшипники 20 и 21 закреплены стопорными кольцами 18. Лабиринтные уплотнения, образованные кольцами 11 и крышками 12, предохраняют подшипники опоры от попадания в них грязи и пыли, а также от вытекания смазки из корпуса. Корпус опоры выполнен сварным. При выполнении рабочих чертежей следует учесть, что окончательную обработку отверстий под подшипники и торцовых поверхностей обойм 2 и 7 производят после сварки всех деталей и обработки основания плиты 1.

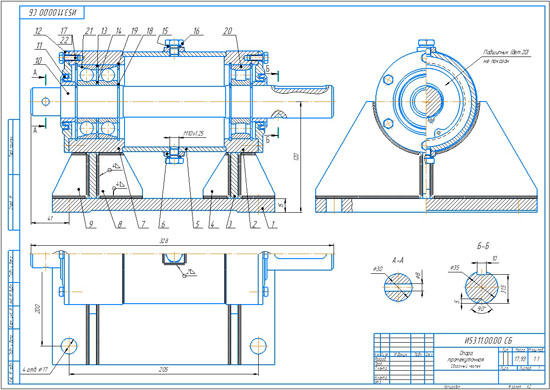

Опора промежуточная И53.11.00.00 СБ
Опора промежуточная И53.11.00.00 спецификация
Опора промежуточная И53.11.00.00 3d сборка
Опора промежуточная И53.11.00.00 чертежи
Корпус опоры в сборе И00.11.01.00 СБ
Плита И00.11.01.01
Обойма малая И00.11.01.02
Стенка И00.11.01.03
Ребро малое И00.11.01.04
Труба И00.11.01.05
Бонка И00.11.01.06
Обойма большая И00.11.01.07
Ребро большое И00.11.01.08
Ребро наружное И00.11.01.09
Вал И00.11.00.10
Кольцо лабиринтное И00.11.00.11
Крышка И00.11.00.12
Кольцо большое И00.11.00.13
Кольцо малое И00.11.00.14
Прокладка И00.11.00.15
Пробка И00.11.00.16
Опора промежуточная И53.11.00.00 СКАЧАТЬ
|
| |
| |
|
