| Пневмоцилиндр ПМИГ.ХХХХХХ.004 ЧЕРТЕЖ

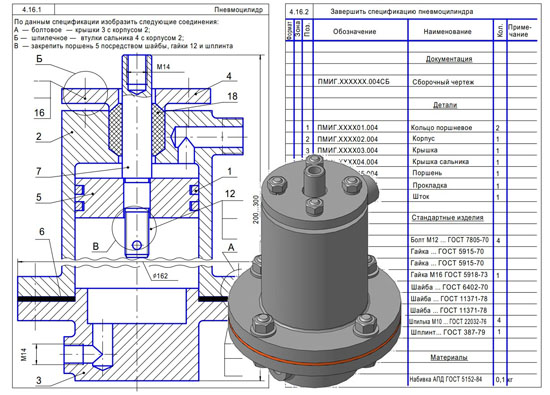

Пневмоцилиндр. ВАРИАНТ 4 ЧЕРТЕЖ
Пневмоцилиндры по принципу действия можно разделить на односторонние и двухсторонние. В односторонних цилиндрах сжатый воздух подается только в одну сторону от поршня. В цилиндрах двухстороннего действия воздух подается поочередно в обе полости, и поршень перемещается в обоих направлениях под нагрузкой. Пневмоцилиндры приводят в движение рабочие органы, которые перемещаются в любых направлениях, когда требуется преодолеть сопротивление при прямом и обратном ходах.
Движение поршня 5 происходит под действием сжатого воздуха. Подавая воздух через правое отверстие корпуса 2 или нижнее отверстие крышки 3, для чего в эти резьбовые отверстия ввинчиваются наконечники шлангов компрессора, можно двигать поршень вниз или вверх, и тем самым придавать нужное движение механизму, присоединенному к штоку поршня. Кольца имеют прорезь под углом 45. Поршень 3 закреплен на шток 2 гайкой 12, шайбой и шплинтом 17.
В корпусе 2 в месте выхода штока 2 расположено уплотняющее устройство (сальник) 18, предупреждающее просачивание воздуха через зазор между штоком 7 и отверстием в крышке сальника 4. Крепление крышки сальника 4 к корпусу 2 осуществляется шпильками 16. Крышка 5 крепится к корпусу 1 болтами 9.
Пневмоцилиндр ПМИГ.ХХХХХХ.004 сборочный чертеж
Пневмоцилиндр ПМИГ.ХХХХХХ.004 спецификация
Пневмоцилиндр ПМИГ.ХХХХХХ.004 3д модель
Пневмоцилиндр ПМИГ.ХХХХХХ.004 чертежи
Кольцо поршневое ПМИГ.ХХХХ01.004
Корпус ПМИГ.ХХХХ02.004
Корпус аксонометрия ПМИГ.ХХХХ02.004
Крышка ПМИГ.ХХХХ03.004
Крышка аксонометрия ПМИГ.ХХХХ03.004
Крышка сальника ПМИГ.ХХХХ04.004
Поршень ПМИГ.ХХХХ05.004
Прокладка ПМИГ.ХХХХ06.004
Шток ПМИГ.ХХХХ07.004
Пневмоцилиндр ПМИГ.ХХХХХХ.004 СКАЧАТЬ
|
| |
| |
|
