Клапан предохранительный ПМИГ.ХХХХХХ.007 ЧЕРТЕЖ
leprisДата: Четверг, 24.10.2024, 12:24 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Клапан предохранительный ПМИГ.ХХХХХХ.007 ЧЕРТЕЖ

Клапан предохранительный. ВАРИАНТ 7 ЧЕРТЕЖ
Предохранительные клапаны предназначены для исключения возможности повышения давления сверх установленного в обслуживаемых объектах и систем путем сброса рабочей среды.
Клапан состоит из корпуса 1, в нижней части которого установлен фланец 8. Фланец крепится к корпусу болтами 11, шайбами и гайками. В цилиндрическое отверстие фланца 8 входит клапан 2, который торцевой плоскостью цилиндрического буртика упирается в торцевую плоскость верхней части фланца. В торец цилиндрического буртика клапан 2 упирается пружина 7, регулируемая винтом 5, упирающимся в тарелку 6. Колпак 4 крепится к корпусу 1 винтами 12. Фланец 3 соединен с корпусом при помощи шпилек 17, шайб и гаек. На чертеже клапан изображен в закрытом положении.
При повышении давления в системе жидкость, находящаяся в полости отверстия фланца 8 под клапаном 2, давит на него. Клапан 2, сжимая пружину 7, открывает отверстие, и избыточная жидкость через отверстие во фланце 3 сливается по трубопроводу (трубопроводы на чертеже не изображены). Герметичность соединения корпуса 1 и фланцев 3 и 8 осуществляется прокладками 9 и 10.

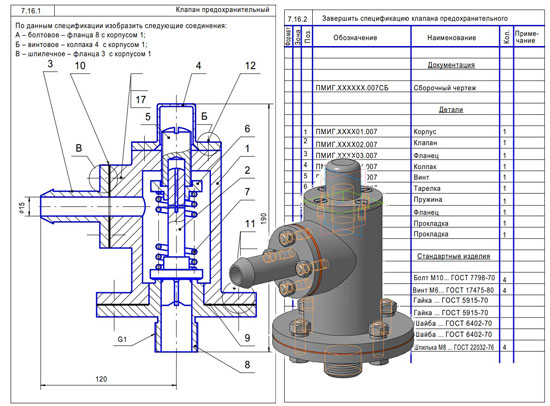

Клапан предохранительный ПМИГ.ХХХХХХ.007 сборочный чертеж
Клапан предохранительный ПМИГ.ХХХХХХ.007 спецификация
Клапан предохранительный ПМИГ.ХХХХХХ.007 3д модель
Клапан предохранительный ПМИГ.ХХХХХХ.007 чертежи
Корпус ПМИГ.ХХХХ01.007
Корпус аксонометрия ПМИГ.ХХХХ01.007
Клапан ПМИГ.ХХХХ02.007
Фланец ПМИГ.ХХХХ03.007
Фланец аксонометрия ПМИГ.ХХХХ03.007
Колпак ПМИГ.ХХХХ04.007
Винт ПМИГ.ХХХХ05.007
Тарелка ПМИГ.ХХХХ06.007
Пружина ПМИГ.ХХХХ07.007
Фланец ПМИГ.ХХХХ08.007
Прокладка ПМИГ.ХХХХ09.007
Прокладка ПМИГ.ХХХХ10.007

Клапан предохранительный ПМИГ.ХХХХХХ.007 СКАЧАТЬ
