Цилиндр упора ПМИГ.ХХХХХХ.008 ЧЕРТЕЖ
leprisДата: Четверг, 24.10.2024, 12:25 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Цилиндр упора ПМИГ.ХХХХХХ.008 ЧЕРТЕЖ

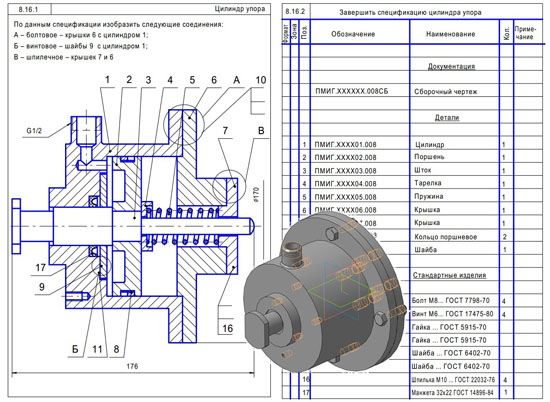

Цилиндр упора. ВАРИАНТ 8 ЧЕРТЕЖ
Цилиндр представляет cобой гидродвигатель с прямолинейным возвратнопоступательным движением поршня относительно корпуса цилиндра. Цилиндр упора предназначается для зажима или фиксации деталей в определенном положении.
Цилиндр упора состоит из цилиндра 1, к которому крепится при помощи болтов 10, шайб и гаек крышка 6. На крышку 6 при помощи шпилек 16, шайб и гаек установлена крышка 7, в которую упирается пружина 5. Другим торцом она упирается в тарелку 4, поджимающую поршень 2. Поршень установлен на штоке 3. В расточках поршня расположены кольца 8. Манжета 17, установленная в расточке цилиндра, поддерживается шайбой 9.
К отверстиям бобышки цилиндра подается под давлением жидкость, которая перемещает поршень 2 вправо. Вместе с поршнем вправо перемещается шток 3, головка которого находится в пазу фиксирующей детали и при перемещении прижимает деталь к раме (на чертеже фиксирующая деталь и рама не изображены). Для освобождения детали давление в системе понижается, и поршеньподдействиемпружины5 возвращаетсявпервоначальноеположение.
Уплотнение поршня 2 в цилиндре осуществляется двумя чугунными поршневыми кольцами 8. Шток в цилиндре 1 уплотняется резиновой манжетой 17.

Цилиндр упора ПМИГ.ХХХХХХ.008 Сборочный чертеж
Цилиндр упора ПМИГ.ХХХХХХ.008 спецификация
Цилиндр упора ПМИГ.ХХХХХХ.008 3д млдель
Цилиндр упора ПМИГ.ХХХХХХ.008 чертежи
Цилиндр ПМИГ.ХХХХ01.008
Цилиндр аксонометрия ПМИГ.ХХХХ01.008
Поршень ПМИГ.ХХХХ02.008
Шток ПМИГ.ХХХХ03.008
Тарелка ПМИГ.ХХХХ04.008
Пружина ПМИГ.ХХХХ05.008
Крышка ПМИГ.ХХХХ06.008
Крышка ПМИГ.ХХХХ07.008
Кольцо поршневое ПМИГ.ХХХХ08.008
Шайба ПМИГ.ХХХХ09.008

Цилиндр упора ПМИГ.ХХХХХХ.008 СКАЧАТЬ
