Камера диафрагменная ПМИГ.ХХХХХХ.011 ЧЕРТЕЖ
leprisДата: Четверг, 24.10.2024, 12:28 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Камера диафрагменная ПМИГ.ХХХХХХ.011 ЧЕРТЕЖ

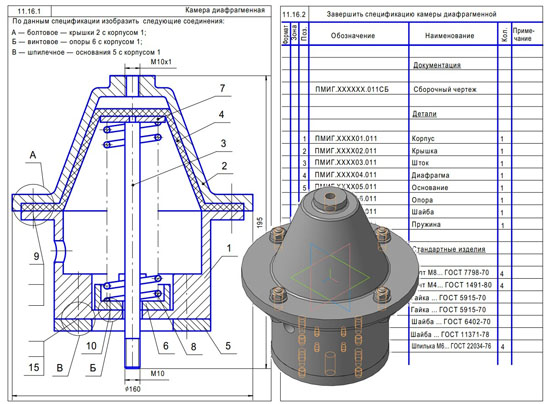

Камера диафрагменная. ВАРИАНТ 11 ЧЕРТЕЖ
Диафрагменная камера применяется в приводах машин, когда необходимо большое усилие при малом перемещении, например, в приводах прижимных столов пескоструйных машин.
Диафрагменные камеры приводят в действие механизмы, выполняющие при автоматизации процесса операции прижима, фиксации и подвода упоров.
Диафрагма 4, из прорезиненной ткани, по периферии зажата между корпусом 1 и крышкой 2 тормозной камеры. Под действием сжатого воздуха, поступающего из пневматической системы через отверстие крышки 2, шайба 7 перемещает шток 3, соединенный с приводом машины.
При снятии давления диафрагма 4 возвращается в исходное положение под действием пружины 8.
Корпус 1 крепится к основанию шпильками 15, гайками и шайбами.
Крышка 2 соединяется с корпусом 1 болтами 9, гайками и шайбами. Опора 6 крепится к корпусу 1 винтами 10.

Камера диафрагменная ПМИГ.ХХХХХХ.011 СБ
Камера диафрагменная ПМИГ.ХХХХХХ.011 спецификация
Камера диафрагменная ПМИГ.ХХХХХХ.011 3д модель
Камера диафрагменная ПМИГ.ХХХХХХ.011 чертежи
Корпус ПМИГ.ХХХХ01.011
Корпус аксонометрия ПМИГ.ХХХХ01.011
Крышка ПМИГ.ХХХХ02.011
Шток ПМИГ.ХХХХ03.011
Диафрагма ПМИГ.ХХХХ04.011
Основание ПМИГ.ХХХХ05.011
Основание аксонометрия ПМИГ.ХХХХ05.011
Опора ПМИГ.ХХХХ06.011
Шайба ПМИГ.ХХХХ07.011
Пружина ПМИГ.ХХХХ08.011

Камера диафрагменная ПМИГ.ХХХХХХ.011 СКАЧАТЬ
