| Клапан перепускной ПМИГ.ХХХХХХ.012 ЧЕРТЕЖ

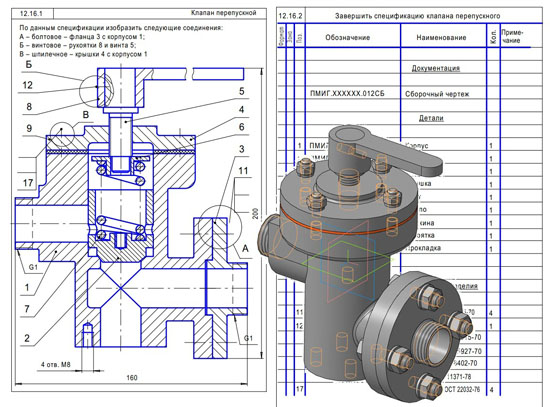

ПМИГ.ХХХХХХ.012 Клапан перепускной ЧЕРТЕЖ
Перепускные предохранительные клапана являются элементами системы, в которой возможно, но не желательно повышение давления.
Рабочая среда поступает в правое отверстие корпуса 1 и дальше через нижнее отверстие — к обслуживаемому объекту.
Давление, при котором срабатывает клапан, регулируется усилием пружины 7 посредством рукоятки 8, посаженой на ходовой винт 5. Пружина, сжатая винтом, прижимает клапан к корпусу 1.
Если в магистрали повышается давление сверх допустимого, срабатывает клапан 2. Под избыточным давлением он поднимается и пропускает через левое отверстие корпуса рабочую среду в запасную емкость.
Когда давление упадет, пружина закроет клапаном отверстие, и выпуск рабочей среды в левое отверстие прекратится.
Рукоятка 8 закреплена на винте 5 установочным винтом 12. Крышка 4 посредством прокладки 9, шпилек 17, гаек и шайб плотно крепится к корпусу 1. Фланец 3 к корпусу присоединяется болтами.
Клапан перепускной ПМИГ.ХХХХХХ.012
Клапан перепускной ПМИГ.ХХХХХХ.012 СБ
Клапан перепускной ПМИГ.ХХХХХХ.012 спецификация
Клапан перепускной ПМИГ.ХХХХХХ.012 3д модель
Клапан перепускной ПМИГ.ХХХХХХ.012 чертежи
Корпус ПМИГ.ХХХХ01.012
Корпус аксонометрия ПМИГ.ХХХХ01.012
Клапан ПМИГ.ХХХХ02.012
Фланец ПМИГ.ХХХХ03.012
Крышка ПМИГ.ХХХХ04.012
Крышка аксонометрия ПМИГ.ХХХХ04.012
Винт ПМИГ.ХХХХ05.012
Седло ПМИГ.ХХХХ06.012
Пружина ПМИГ.ХХХХ07.012
Рукоятка ПМИГ.ХХХХ08.012
Прокладка ПМИГ.ХХХХ09.012
Клапан перепускной ПМИГ.ХХХХХХ.012 СКАЧАТЬ
|
| |
| |
|
