Цилиндр воздушный ПМИГ.ХХХХХХ.014 ЧЕРТЕЖ

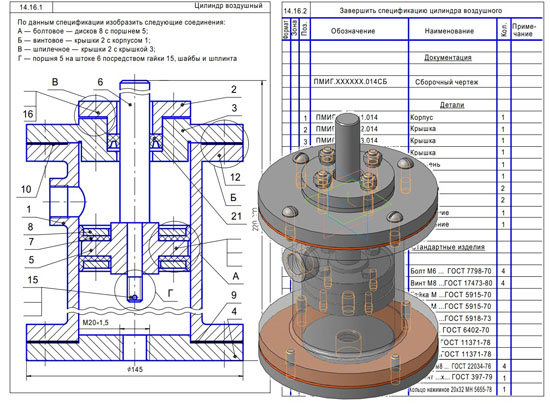

ПМИГ.ХХХХХХ.014 Цилиндр воздушный ЧЕРТЕЖ

Под действием сжатого воздуха происходит движение поршня 5 внутри корпуса 1. Поршень тянет за собой шток 6. Подавая воздух поочередно в оба отверстия корпуса 1, можно двигать поршень 5 вверх или вниз и тем самым придавать нужное движение присоединенному к штоку 6 механизму.
Уплотнение поршня внутри корпуса достигается двумя манжетами 7 из специальной маслоустойчивой резины. Прижатие манжет к корпусу и поршню производится дисками 8 с помощью болтов 11, гаек, шайб. Поршень закрепляется на штоке 6 шайбой и гайкой 15, которая стопорится на штоке шплинтом. Нажимное кольцо 21, закрываемое крышкой 2, обеспечивает дополнительное уплотнение штоку 6.
Крышки 2 и 3 крепятся шпильками 19, гайками и шайбами. К корпусу 1 прикрепляется винтами 12 крышка 3. Уплотнения 9 и 10 обеспечивают герметичность соединений.

Цилиндр воздушный ПМИГ.ХХХХХХ.014 СБ
Цилиндр воздушный ПМИГ.ХХХХХХ.014 спецификация
Цилиндр воздушный ПМИГ.ХХХХХХ.014 3д модель
Цилиндр воздушный ПМИГ.ХХХХХХ.014 чертежи
Корпус ПМИГ.ХХХХ01.014
Корпус аксонометрия ПМИГ.ХХХХ01.014
Крышка ПМИГ.ХХХХ02.014
Крышка ПМИГ.ХХХХ03.014
Крышка ПМИГ.ХХХХ04.014
Поршень ПМИГ.ХХХХ05.014
Шток ПМИГ.ХХХХ06.014
Манжета ПМИГ.ХХХХ07.014
Диск ПМИГ.ХХХХ08.014
Уплотнение ПМИГ.ХХХХ09.014
Уплотнение ПМИГ.ХХХХ10.014

Цилиндр воздушный ПМИГ.ХХХХХХ.014 СКАЧАТЬ
