| Цилиндр воздушный ПМИГ.ХХХХХХ.018 ЧЕРТЕЖ
ПМИГ.ХХХХХХ.018 Цилиндр воздушный ЧЕРТЕЖ
Цилиндр воздушный — устройство, устанавливаемое в тормозной системе подвижного состава.
Поршневые кольца 6, изготовленные из чугуна, служат для уплотнения поршня. Поршень 2 закреплен на штоке 3 гайкой 13, шайбой и шплинтом.
В корпусе 1 в месте выхода штока 3 расположено уплотняющее устройство (сальник) 21, предупреждающее просачивание воздуха через зазор между штоком и отверстием в крышке сальника 4. Материалом для набивки могут служить пенька, льняной шнур, асбест. Благодаря упругости материала набивки и конусам у торцов уплотнения набивка плотно прижимается к штоку. Материал набивки со временем теряет упругость, поэтому необходимо периодически уплотнять его. Это достигается подтягиванием гаек на шпильках 17.

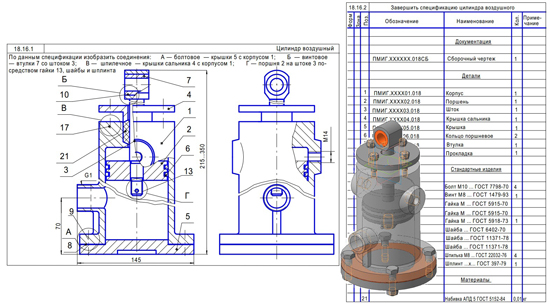

Цилиндр воздушный ПМИГ.ХХХХХХ.018 СБ
Цилиндр воздушный ПМИГ.ХХХХХХ.018 спецификация
Цилиндр воздушный ПМИГ.ХХХХХХ.018 3д модель
Цилиндр воздушный ПМИГ.ХХХХХХ.018 чертежи
Корпус ПМИГ.ХХХХ01.018
Корпус аксонометрия ПМИГ.ХХХХ01.018
Поршень ПМИГ.ХХХХ02.018
Шток ПМИГ.ХХХХ03.018
Крышка сальника ПМИГ.ХХХХ04.018
Крышка ПМИГ.ХХХХ05.018
Кольцо поршневое ПМИГ.ХХХХ06.018
Втулка ПМИГ.ХХХХ07.018
Прокладка ПМИГ.ХХХХ08.018
Цилиндр воздушный ПМИГ.ХХХХХХ.018 СКАЧАТЬ
|
| |
| |
|
