Насос шестеренчатый ПМИГ.ХХХХХХ.021 ЧЕРТЕЖ

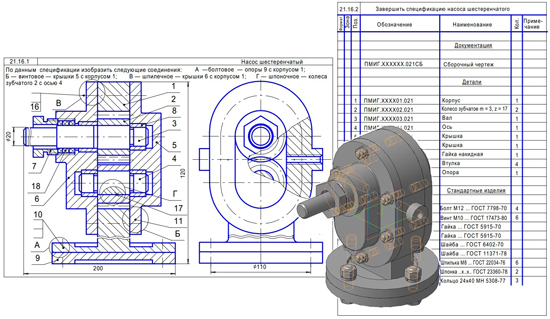

ПМИГ.ХХХХХХ.021 Насос шестеренчатый ЧЕРТЕЖ

В гидравлических системах применяют шестеренчатые, лопастные и плунжерные насосы.
Шестеренчатые насосы создают давление масла (жидкости) до 12 атмосфер. Конструкция этого насоса проста. Он состоит из пары цилиндрических зубчатых колес 2, установленных в чугунный корпус 1.
При вращении колес масло из всасывающей полости попадает между стенками корпуса и переносится в нагнетательную полость. Сцепляющиеся зубья колесо препятствуют возвращению масла во всасывающую полость. Чтобы избежать утечки масла, зазоры должны быть минимальными, особенно между зубьями и корпусом, а также по торцам зубчатых колес.
Шестеренчатый насос начинают собирать с запрессовки в крышки 5 и втулок 8. Затем на втулки 8 наносят слой солидола, который обеспечивает смазку для вала 3 и оси 4. С наружных сторон корпуса 1 помещают пропитанные нитролаком бумажные прокладки (на чертеже они не показаны), устанавливают крышку 5 и завинчивают винты 11. На ось 4 монтируют на призматической шпонке 18 зубчатое колесо 2. Крышку 6 устанавливают к корпусу 1 и крепят шпильками 16 с гайками и шайбами. Для уплотнения вала в крышке 6 поставлены сальниковые войлочные кольца 18, которые прижимаются к нему и крышке посредством гайки 7.
Корпус 1 к опоре 9 крепится болтами 10, гайками и шайбами.

Насос шестеренчатый ПМИГ.ХХХХХХ.021 СБ
Насос шестеренчатый ПМИГ.ХХХХХХ.021 спецификация
Насос шестеренчатый ПМИГ.ХХХХХХ.021 3д модель
Насос шестеренчатый ПМИГ.ХХХХХХ.021 чертежи
Корпус ПМИГ.ХХХХ01.021
Колесо зубчатое ПМИГ.ХХХХ02.021
Вал ПМИГ.ХХХХ03.021
Ось ПМИГ.ХХХХ04.021
Крышка ПМИГ.ХХХХ05.021
Крышка ПМИГ.ХХХХ06.021
Гайка накидная ПМИГ.ХХХХ07.021
Втулка ПМИГ.ХХХХ08.021
Опора ПМИГ.ХХХХ09.021
