Регулятор ПМИГ.ХХХХХХ.022 ЧЕРТЕЖ
leprisДата: Четверг, 24.10.2024, 14:02 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

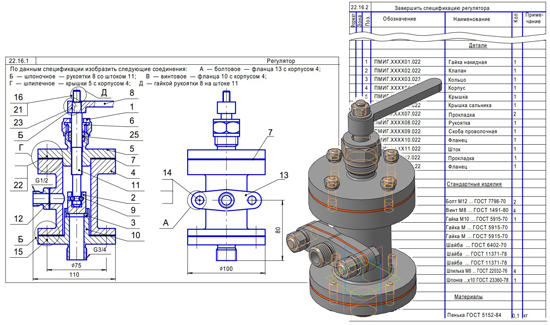

Регулятор ПМИГ.ХХХХХХ.022 ЧЕРТЕЖ
ПМИГ.ХХХХХХ.022 Регулятор ЧЕРТЕЖ

Регулятор — устройство, регулирующее величину проходящей через трубопроводы рабочей среды путем частичного или полного перекрытия проходного отверстия.
При помощи рукоятки 8, соединенной со штоком 11 призматической шпонкой 23, вручную осуществляется подъем и спускание клапана 2. Крышка 5 скреплена с корпусом 1 шпильками 22, гайками и шайбами. Фланец 10 крепится к корпусу винтами 15, а фланец 13 крепится посредством болтов 14, гаек и шайб.
Для обеспечения герметичности регулятора в крышке 5 устроено сальниковое уплотнение 25, состоящее из пеньковой просаленной набивки. Набивка уплотняется крышкой сальника 6 и накидной гайкой 1. На чертеже регулятор изображен в закрытом положении, когда клапан перекрывает отверстие фланца 10. Клапан соединен со штоком 11 посредством проволочной скобы 9.

Регулятор ПМИГ.ХХХХХХ.022 СБ
Регулятор ПМИГ.ХХХХХХ.022 спецификация
Регулятор ПМИГ.ХХХХХХ.022 3д модель
Регулятор ПМИГ.ХХХХХХ.022 чертежи
Гайка никидная ПМИГ.ХХХХ01.022
Клапан ПМИГ.ХХХХ02.022
Кольцо ПМИГ.ХХХХ03.022
Корпус ПМИГ.ХХХХ04.022
Корпус аксонометрия ПМИГ.ХХХХ04.022
Крышка ПМИГ.ХХХХ05.022
Крышка аксонометрия ПМИГ.ХХХХ05.022
Крышка сальника ПМИГ.ХХХХ06.022
Прокладка ПМИГ.ХХХХ07.022
Рукоятка ПМИГ.ХХХХ08.022
Скоба проволочная ПМИГ.ХХХХ09.022
Фланец ПМИГ.ХХХХ10.022
Шток ПМИГ.ХХХХ11.022
Прокладка ПМИГ.ХХХХ12.022
Фланец ПМИГ.ХХХХ13.022

Регулятор ПМИГ.ХХХХХХ.022 СКАЧАТЬ
