| Вентиль угловой ПМИГ.ХХХХХХ.023 ЧЕРТЕЖ
ПМИГ.ХХХХХХ.023 Вентиль угловой ЧЕРТЕЖ
Вентиль запорное устройство для включения или выключения участка трубопровода, а также для регулирования движения в трубопроводе пара, газа или жидкости.
Корпус 1 соединен с крышкой 2 болтами, с фланцем 7 — винтами. Регулирование подачи жидкости производится вручную при помощи ручки 8, соединенной со шпинделем 3 шпонкой 22. Шпиндель соединяется посредством проволочной скобы 10 с клапаном 4.
При повороте ручки против часовой стрелки шпиндель с укрепленным на нем клапаном поднимается. При этом зазор между клапаном 4 и втулкой 5 увеличивается, количество пропускаемой трубопроводом жидкости возрастает.
При повороте ручки в обратную сторону (по часовой стрелке) клапан опускается, и количество подаваемой жидкости уменьшается до полного закрытия отверстия. Для того чтобы жидкость не выходила наружу, в крышке 2 имеется углубление для сальниковой набивки 23. Сальниковая набивка уплотняется крышкой 6 при помощи шпилек 21, шайб и гаек.

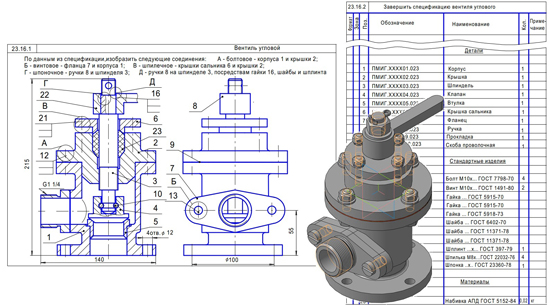

Вентиль угловой ПМИГ.ХХХХХХ.023 СБ
Вентиль угловой ПМИГ.ХХХХХХ.023 спецификация
Вентиль угловой ПМИГ.ХХХХХХ.023 3д деталь
Вентиль угловой ПМИГ.ХХХХХХ.023 чертежи
Корпус ПМИГ.ХХХХ01.023
Корпус аксонометрия ПМИГ.ХХХХ01.023
Крышка ПМИГ.ХХХХ02.023
Крышка аксонометрия ПМИГ.ХХХХ02.023
Шпиндель ПМИГ.ХХХХ03.023
Клапан ПМИГ.ХХХХ04.023
Втулка ПМИГ.ХХХХ05.023
Крышка сальника ПМИГ.ХХХХ06.023
Фланец ПМИГ.ХХХХ07.023
Ручка ПМИГ.ХХХХ08.023
Прокладка ПМИГ.ХХХХ09.023
Скоба проволочная ПМИГ.ХХХХ10.023
Вентиль угловой ПМИГ.ХХХХХХ.023 СКАЧАТЬ
|
| |
| |
|
