| Кран распределительный ПМИГ.ХХХХХХ.024 ЧЕРТЕЖ

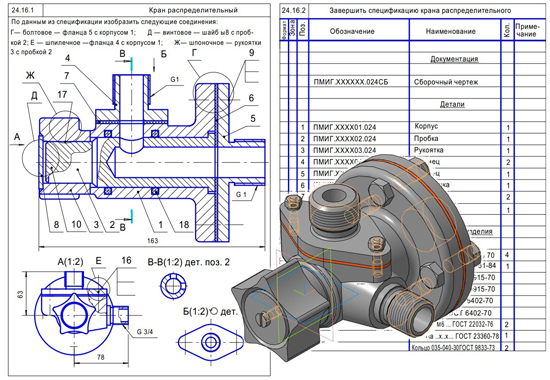

ПМИГ.ХХХХХХ.024 Кран распределительный ЧЕРТЕЖ
Распределительный кран является одним из видов арматуры трубопроводов и предназначается для одновременной подачи жидкости по двум трубопроводам.
Кран состоит из корпуса 1, в котором установлена цилиндрическая пробка 2. В пробке выполнено осевое цилиндрическое отверстие, соединяющееся с полостями двух цилиндрических отверстий. На свободный цилиндрический конец пробки установлена шпонка 17, которая передает вращательное движение пробке от рукоятки 3. Фланец 4 крепится к корпусу 1 при помощи шпилек 16, шайб и гаек. Фланец 5 закреплен на корпусе с помощью болтов 9, шайб и гаек. На чертеже кран изображен в открытом положении.
При указанном на чертеже положении рукоятки 3 жидкость по трубопроводу (трубопроводы на чертеже не указаны) подходит к крану и по отверстиям пробки 2 проходит в полости цилиндрических отверстий корпуса и фланца 4 и поступает к трубопроводам системы. Пробка 2 при повороте на 90 град в любую сторону цилиндрической частью перекрывает отверстие в корпусе, и жидкость не поступает в трубопроводы. Для обеспечения герметичности пробки 2 установлены резиновые кольца 18. Фланец 4 и корпус 1 уплотнены прокладками 7. Герметизация фланца 5 и корпуса осуществлена прокладкой 6.
Кран распределительный ПМИГ.ХХХХХХ.024 СБ
Кран распределительный ПМИГ.ХХХХХХ.024 спецификация
Кран распределительный ПМИГ.ХХХХХХ.024 3д модель
Кран распределительный ПМИГ.ХХХХХХ.024 чертежи
Корпус ПМИГ.ХХХХ01.024
Корпус аксонометрия ПМИГ.ХХХХ01.024
Пробка ПМИГ.ХХХХ02.024
Рукоятка ПМИГ.ХХХХ03.024
Фланец ПМИГ.ХХХХ04.024
Фланец аксонометрия ПМИГ.ХХХХ04.024
Фланец ПМИГ.ХХХХ05.024
Прокладка ПМИГ.ХХХХ06.024
Прокладка ПМИГ.ХХХХ07.024
Шайба ПМИГ.ХХХХ08.024
Кран распределительный ПМИГ.ХХХХХХ.024 СКАЧАТЬ
|
| |
| |
|
