| Кран пробковый ПМИГ.ХХХХХХ.025 ЧЕРТЕЖ

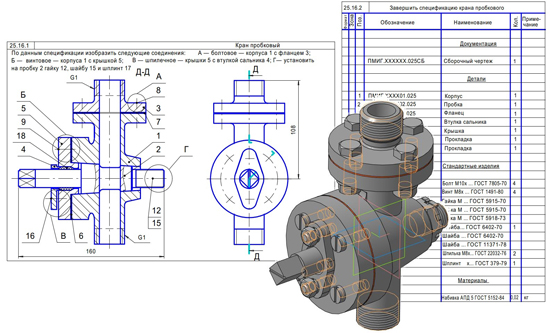

ПМИГ.ХХХХХХ.025 Кран пробковый ЧЕРТЕЖ
Пробковый кран является одним из видов арматурных трубопроводов и предназначается для изменения подачи количества жидкости, проходящей по трубопроводу.
Кран состоит из корпуса 1, в котором установлена коническая пробка 2. Крышка 5 крепится к корпусу винтами 9. На крышке 5 установлена втулка 4, уплотняющая пробку 2 сальниковой набивкой 17. Втулка сальника 4 закреплена на крышке 5 при помощи шпилек 16. К корпусу 1 подсоединяются два трубопровода, не показанные на чертеже. Полное прилегание сопрягаемых поверхностей пробки 2 и корпуса 1 достигается конической формой этих деталей. Герметизация корпуса 1 и крышки 5 осуществлена прокладкой 6, а фланца 3 и корпуса 1 — прокладкой 7.
Кран пробковый ПМИГ.ХХХХХХ.025 СБ
Кран пробковый ПМИГ.ХХХХХХ.025 спецификация
Кран пробковый ПМИГ.ХХХХХХ.025 3д модель
Кран пробковый ПМИГ.ХХХХХХ.025 чертежи
Корпус ПМИГ.ХХХХ01.025
Корпус аксонометрия ПМИГ.ХХХХ01.025
Пробка ПМИГ.ХХХХ02.025
Фланец ПМИГ.ХХХХ03.025
Втулка сальника ПМИГ.ХХХХ04.025
Втулка сальника аксонометрия ПМИГ.ХХХХ04.025
Крышка ПМИГ.ХХХХ05.025
Прокладка ПМИГ.ХХХХ06.025
Прокладка ПМИГ.ХХХХ07.025
Кран пробковый ПМИГ.ХХХХХХ.025 СКАЧАТЬ
|
| |
| |
|
