Гидроцилиндр ПМИГ.ХХХХХХ.026 ЧЕРТЕЖ
| |
| lepris | Дата: Четверг, 24.10.2024, 14:09 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Гидроцилиндр ПМИГ.ХХХХХХ.026 ЧЕРТЕЖ

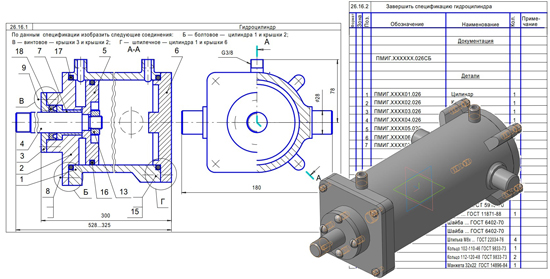

ПМИГ.ХХХХХХ.026 Гидроцилиндр ЧЕРТЕЖ
Гидроцилиндр состоит из цилиндра 1, к которому с одной стороны крепится крышка 2 при помощи болтов 7, шайб и гаек. С другой стороны на корпусе установлена крышка 6 при помощи шпилек 14, шайб и гаек. В цилиндре установлен поршень 5, в проточке которого расположено резиновое кольцо 15.
Поршень крепится на штоке 4 при помощи гайки 11. На крышку 2 крепится крышка 3 винтами 8, поджимая манжету 14, расположенную в расточке крышки 2. В торцевых проточках цилиндра 1 расположены кольца 16.
Поступательное движение поршня 5 вправо относительно корпуса цилиндра 1 происходит при подаче жидкости через штуцер с левой стороны цилиндра. Жидкость подается в полость между поршнем 5 и крышкой 2 и перемещает его вправо. Для сообщения движения штоку 4 влево жидкость под давлением подается по системе к правому штуцеру цилиндра и, заполняя полость между поршнем 5 и крышкой 6, перемещает поршень влево.
Уплотнение крышек 2 и 6 с цилиндром осуществляется резиновыми кольцами 16. Для избежания просачивания жидкости из одной полости цилиндра в другую на поршне 5 установлено резиновое кольцо 15. Уплотнение штока 4 достигается манжетой 17, поджимаемой крышкой 3.
Гидроцилиндр ПМИГ.ХХХХХХ.026 СБ
Гидроцилиндр ПМИГ.ХХХХХХ.026 спецификация
Гидроцилиндр ПМИГ.ХХХХХХ.026 3д модель
Гидроцилиндр ПМИГ.ХХХХХХ.026 чертежи
Цилиндр ПМИГ.ХХХХ01.026
Цилиндр аксонометрия ПМИГ.ХХХХ01.026
Крышка ПМИГ.ХХХХ02.026
Крышка аксонометрия ПМИГ.ХХХХ02.026
Крышка ПМИГ.ХХХХ03.026
Шток ПМИГ.ХХХХ04.026
Поршень ПМИГ.ХХХХ05.026
Крышка ПМИГ.ХХХХ06.026
Втулка ПМИГ.ХХХХ07.026
Гидроцилиндр ПМИГ.ХХХХХХ.026 СКАЧАТЬ
|
| |
| |
|
