Насос шестеренчатый КИКГ.ХХХХХХ.028 ЧЕРТЕЖ
| |
| lepris | Дата: Пятница, 01.11.2024, 10:30 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Насос шестеренчатый КИКГ.ХХХХХХ.028 ЧЕРТЕЖ

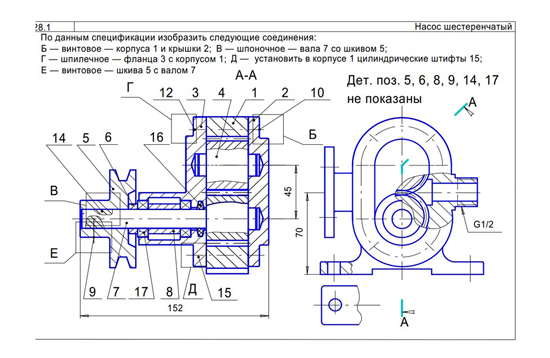

Описание насоса шестеренчатого. Насос состоит из корпуса 1, к которому с одной стороны крепится крышка 2 при помощи винтов 10. С другой стороны на штифты 15 центрируется фланец 3 и закрепляется шпильками 13, шайбами и гайками. В корпусе устанавливаются шестерня 4 и вал 7, на конце которого выполнены зубья.
Цилиндрический конец вала посажен на подшипники 17, установленные во фланце 3. На свободном конце вала 7 закреплен установочным винтом 9 шкив 5. Для передачи вращательного движения на валу установлена шпонка 14. Вращательное движение двигателя с помощью клиноременной передачи через шкив 5 передается
на ведущий вал 7, находящийся в зацеплении с шестерней 4. При выходе зубьев из зацепления в полости насоса образуется вакуум, в который засасывается жидкость и перегоняется через цилиндрические отверстия корпуса.
Насос шестеренчатый КИКГ.ХХХХХХ.028 СБ
Насос шестеренчатый КИКГ.ХХХХХХ.028 спецификация
Насос шестеренчатый КИКГ.ХХХХХХ.028 3д модель
Насос шестеренчатый КИКГ.ХХХХХХ.028 чертежи
Корпус КИКГ.ХХХХ01.028
Крышка КИКГ.ХХХХ02.028
Фланец КИКГ.ХХХХ03.028
Шестерня КИКГ.ХХХХ04.028
Шкив КИКГ.ХХХХ05.028
Втулка КИКГ.ХХХХ06.028
Вал КИКГ.ХХХХ07.028
Втулка КИКГ.ХХХХ08.028
Насос шестеренчатый КИКГ.ХХХХХХ.028 СКАЧАТЬ
|
| |
| |
|
