Отводка ручная МЧ00.14.00.00
| |
| lepris | Дата: Среда, 16.11.2022, 21:15 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Отводка ручная МЧ00.14.00.00
Ручная отводка служит для включения и выключения муфты (на чертеже не показана) без остановки ведущего вала. Вилка поз. 1 c полукольцами поз. 3, 4 поворачивается вокруг оси поз. 5, закрепленной на стойке поз. 2. Стойку четырьмя болтами крепят к станине или стене.
При повороте рычага поз. 7 вилка перемещает кольцо отводки и подвижную часть муфты вдоль оси вала. Шарик поз. 6 может фиксировать отводку в трех положениях. Поворот вилки ограничен двумя штифтами поз. 11.

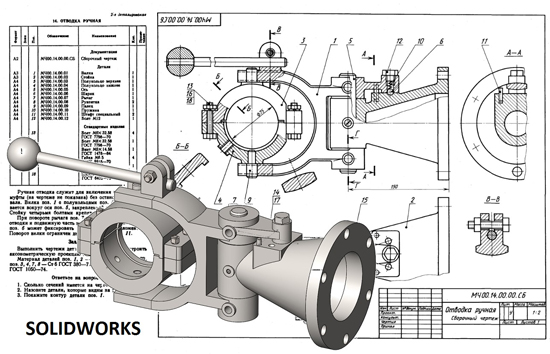

Отводка ручная МЧ00.14.00.00 сборочный чертеж
Отводка ручная МЧ00.14.00.00 спецификация
Отводка ручная МЧ00.14.00.00 3д модель
Отводка ручная МЧ00.14.00.00 чертежи
Вилка МЧ00.14.00.01
Стойка МЧ00.14.00.02
Полукольцо верхнее МЧ00.14.00.03
Полукольцо нижнее МЧ00.14.00.04
Ось МЧ00.14.00.05
Шарик МЧ00.14.00.06
Рычаг МЧ00.14.00.07
Рукоятка МЧ00.14.00.08
Палец МЧ00.14.00.09
Пружина МЧ00.14.00.10
Штифт специальный МЧ00.14.00.11
Болт М12 МЧ00.14.00.12
ОТВОДКА РУЧНАЯ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 13.04.2023, 14:17 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Отводка ручная МЧ00.14.00.00 solidworks
Отводка ручная МЧ00.14.00.00 solidworks чертежи
Отводка ручная МЧ00.14.00.00 ДЕТАЛИРОВАНИЕ
Отводка ручная МЧ00.14.00.00 ДЕТАЛИРОВКА
Отводка ручная МЧ00.14.00.00 solidworks модели
Отводка ручная МЧ00.14.00.00 сборка solidworks
Отводка ручная МЧ00.14.00.00 солидворкс 3д
Отводка ручная МЧ00.14.00.00 солидворкс чертежи
Отводка ручная МЧ00.14.00.00 модели солидворкс
Отводка ручная МЧ00.14.00.00 детали в солидворксе
Отводка ручная МЧ00.14.00.00 solidworks скачать 3d
Отводка ручная МЧ00.14.00.00 solidworks ЧЕРТЕЖИ СКАЧАТЬ
|
| |
| |
|
