| Клапан пусковой МЧ00.17.00.00
Пусковой автоматический клапан дизеля открывается под давлением сжатого воздуха. Клапан поз. 3 пружиной поз. 5 плотно прижат к торцу корпуса поз. 1. Ниппель поз. 2 зажат между корпусом и колпаком поз. 4 и уплотнен прокладками поз. 7.
При пуске дизеля сжатый воздух от воздухораспределителя поступает через резьбовое отверстие ниппеля в полость корпуса и проходит через продольные канавки на стержне клапана. Под давлением сжатого воздуха клапан преодолевает силу сопротивления пружины и открывается. Как только подача воздуха прекратится, пружина поз. 5 прижмет клапан поз. 3 к торцу корпуса поз. 1.

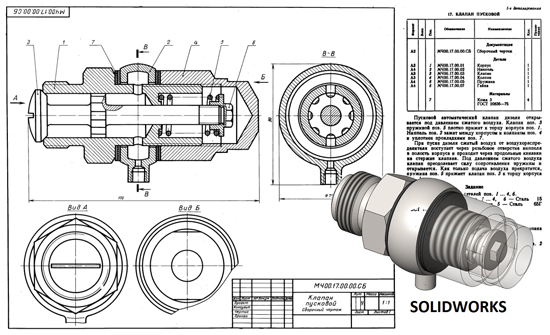

Клапан пусковой МЧ00.17.00.00 сборочный чертеж
Клапан пусковой МЧ00.17.00.00 спецификация
Клапан пусковой МЧ00.17.00.00 3д модель
Клапан пусковой МЧ00.17.00.00 чертежи
Корпус МЧ00.17.00.01
Ниппель МЧ00.17.00.02
Клапан МЧ00.17.00.03
Колпак МЧ00.17.00.04
Пружина МЧ00.17.00.05
Гайка МЧ00.17.00.06
КЛАПАН ПУСКОВОЙ СКАЧАТЬ
|
| |
| |
