Прихват передвижной МЧ00.22.00.00
| |
| lepris | Дата: Среда, 16.11.2022, 21:29 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Прихват передвижной МЧ00.22.00.00
Передвижной гидравлический прихват предназначен для зажима обрабатываемых деталей на станках. Его устанавливают на столе станка или базовой плите.
Прихват состоит из корпуса поз. 1, закрепляемого в станочном пазу специальным болтом поз. 5 и гайкой поз. 14. Болт поз. 5 соединен резьбой с регулируемым болтом поз. 4, имеющим сферическую головку, в которую упирается шайба поз. 13, прижимающая прихват поз. 7. Прихват опирается на шайбу поз. 10 и пружину поз. 11. В полости корпуса расположен поршень поз. 2. Масло в полость поступает под давлением через коническое резьбовое отверстие корпуса. В поршне на резьбе закрепляется регулируемый винт поз. 6, передающий усилие прихвату, зажимающему обрабатываемую деталь. Прихват при необходимости можно поворачивать вокруг его продольной осн. В исходное положение поршень возвращается пружиной поз. 12, которая упирается в крышку поз. 3.

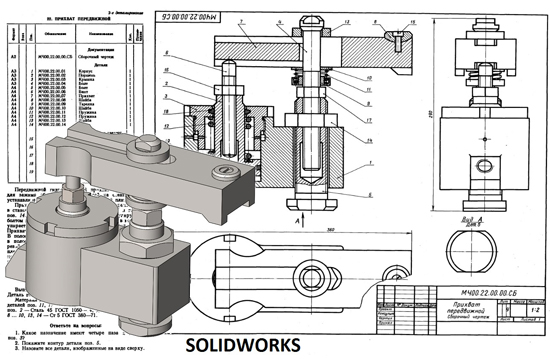

Прихват передвижной МЧ00.22.00.00 сборочный чертеж
Прихват передвижной МЧ00.22.00.00 спецификация
Прихват передвижной МЧ00.22.00.00 3д модель
Прихват передвижной МЧ00.22.00.00 чертежи
Корпус МЧ00.22.00.01
Поршень МЧ00.22.00.02
Крышка МЧ00.22.00.03
Болт МЧ00.22.00.04
Болт МЧ00.22.00.05
Винт МЧ00.22.00.06
Прихват МЧ00.22.00.07
Тарелка МЧ00.22.00.09
Шайба МЧ00.22.00.10
Пружина МЧ00.22.00.11
Пружина МЧ00.22.00.12
Шайба МЧ00.22.00.13
Гайка МЧ00.22.00.14
ПРИХВАТ ПЕРЕДВИЖНОЙ СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Четверг, 20.04.2023, 12:56 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Прихват передвижной МЧ00.22.00.00 solidworks
Прихват передвижной solidworks детали
Прихват передвижной solidworks чертежи
Прихват передвижной solidworks модели
Прихват передвижной сборка solidworks
Прихват передвижной солидворкс 3д
Прихват передвижной солидворкс чертежи
Прихват передвижной модели солидворкс
Прихват передвижной детали в солидворксе
Прихват передвижной МЧ00.22.00.00 solidworks СКАЧАТЬ ЧЕРТЕЖИ
Прихват передвижной МЧ00.22.00.00 solidworks 3d модель
|
| |
|
|
| lepris | Дата: Воскресенье, 09.11.2025, 13:03 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Прихват передвижной МЧ00.22.00.00 ЧЕРТЕЖ t-flex
Прихват передвижной МЧ00.22.00.00 сборочный чертеж
Прихват передвижной МЧ00.22.00.00 спецификация
Корпус МЧ00.22.00.01 чертеж 3д модель
Поршень МЧ00.22.00.02 чертеж 3д модель
Крышка МЧ00.22.00.03 чертеж 3д модель
Болт МЧ00.22.00.04 чертеж 3д модель
Болт МЧ00.22.00.05 чертеж 3д модель
Винт МЧ00.22.00.06 чертеж 3д модель
Прихват МЧ00.22.00.07 чертеж 3д модель
Тарелка МЧ00.22.00.09 чертеж 3д модель
Пружина МЧ00.22.00.12 чертеж 3д модель
Прихват передвижной T-FLEX CAD чертежи
Прихват передвижной тфлекс чертежи скачать
Прихват передвижной T-FLEX CAD сборочный чертеж
Прихват передвижной T-FLEX CAD
Прихват передвижной T-FLEX CAD деталировка
Прихват передвижной T-FLEX CAD скачать
Прихват передвижной T-FLEX CAD 3д модель
Прихват передвижной МЧ00.22.00.00 СКАЧАТЬ t-flex
|
| |
|
|
|
