Кран двухходовой МЧ00.24.00.00
| |
| lepris | Дата: Среда, 16.11.2022, 21:32 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Кран двухходовой МЧ00.24.00.00
Двухходовой кран устанавливают на трубопроводах. Газ или жидкость, поступающие через нижнее отверстие в кран, расходятся по двум трубопроводам.
Чтобы изменить площадь сечения для прохода газа или жидкости, нужно ручкой поз. 6 повернуть на некоторый угол коническую пробку поз. 2. Для обеспечения герметичности коническая поверхность пробки крана притирается к внутренней стенке корпуса поз. 1. Между деталями поз. 1 и поз. 4 ставится прокладка поз. 10.
Ключ поз. 3 своими выступами входит в пазы пробки. Пружина поз. 7 ставится для надежного прилегания пробки к внутренней поверхности корпуса.

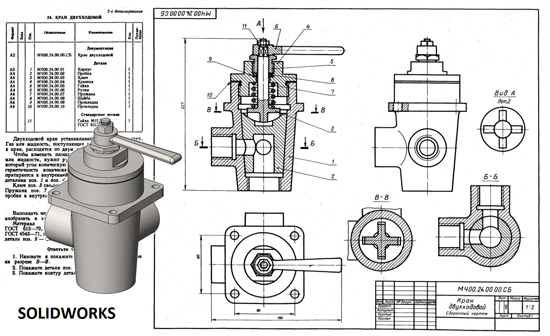

Кран двухходовой МЧ00.24.00.00 сборочный чертеж
Кран двухходовой МЧ00.24.00.00 спецификация
Кран двухходовой МЧ00.24.00.00 3д модель
Кран двухходовой МЧ00.24.00.00 чертежи
Корпус МЧ00.24.00.01
Пробка МЧ00.24.00.02
Ключ МЧ00.24.00.03
Крышка МЧ00.24.00.04
Гайка МЧ00.24.00.05
Ручка МЧ00.24.00.06
Пружина МЧ00.24.00.07
Шайба МЧ00.24.00.08
Прокладка МЧ00.24.00.09
Прокладка МЧ00.24.00.10
КРАН ДВУХХОДОВОЙ СКАЧАТЬ
|
| |
|
|
| lepris | Дата: Четверг, 20.04.2023, 13:02 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Кран двухходовой МЧ00.24.00.00 solidworks
Кран двухходовой solidworks детали
Кран двухходовой solidworks чертежи
Кран двухходовой solidworks модели
Кран двухходовой сборка solidworks
Кран двухходовой солидворкс 3д
Кран двухходовой солидворкс чертежи
Кран двухходовой модели солидворкс
Кран двухходовой детали в солидворксе
Кран двухходовой МЧ00.24.00.00 solidworks СКАЧАТЬ ЧЕРТЕЖИ
Кран двухходовой МЧ00.24.00.00 solidworks 3Д МОДЕЛЬ
|
| |
|
|
| lepris | Дата: Воскресенье, 09.11.2025, 13:24 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3557
Статус: Offline
| Кран двухходовой МЧ00.24.00.00 ЧЕРТЕЖ t-flex
Кран двухходовой МЧ00.24.00.00 сборочный чертеж
Кран двухходовой МЧ00.24.00.00 спецификация
Корпус МЧ00.24.00.01 чертеж + 3д модель
Пробка МЧ00.24.00.02 чертеж + 3д модель
Ключ МЧ00.24.00.03 чертеж + 3д модель
Крышка МЧ00.24.00.04 чертеж + 3д модель
Гайка МЧ00.24.00.05 чертеж + 3д модель
Ручка МЧ00.24.00.06 чертеж + 3д модель
Пружина МЧ00.24.00.07 чертеж + 3д модель
Кран двухходовой T-FLEX CAD чертежи
Кран двухходовой тфлекс чертежи скачать
Кран двухходовой T-FLEX CAD сборочный чертеж
Кран двухходовой T-FLEX CAD
Кран двухходовой T-FLEX CAD деталировка
Кран двухходовой T-FLEX CAD скачать
Кран двухходовой T-FLEX CAD 3д модель
Кран двухходовой МЧ00.24.00.00 СКАЧАТЬ t-flex
|
| |
|
|
|
