| Клапан МЧ00.25.00.00
Клапан предназначен для изменения величины потока воды, проходящей по трубопроводу, а также для периодических отключений одной части трубопровода от другой.
Клапан состоит из корпуса поз. 1 и крышки поз. 2. Детали поз. 5, 6, 8 являются запорным устройством. Изменение проходного отверстия между клапаном поз. 6 и седлом поз. 7 регулируется вращением маховичка поз. 4. В качестве уплотнения между шпинделем поз. 5, крышкой поз. 2 и фланцем поз. 3 применяют войлочные кольца поз. 15, пропитанные смазочными веществами. По мере износа войлочные кольца поджимаются фланцем, для чего завинчивают гайки поз. 10. Стык крышки и корпуса уплотнен прокладкой поз. 14. Пробка поз. 9 предназначена для слива отстоя и очистки корпуса.

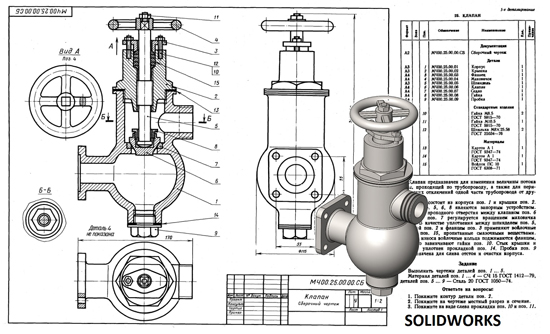

Клапан МЧ00.25.00.00 сборочный чертеж
Клапан МЧ00.25.00.00 спецификация
Клапан МЧ00.25.00.00 3д модель
Клапан МЧ00.25.00.00 чертежи
Корпус МЧ00.25.00.01
Крышка МЧ00.25.00.02
Фланец МЧ00.25.00.03
Маховичок МЧ00.25.00.04
Шпиндель МЧ00.25.00.05
Клапан МЧ00.25.00.06
Седло МЧ00.25.00.07
Гайка МЧ00.25.00.08
Пробка МЧ00.25.00.09
КЛАПАН СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 20.04.2023, 13:04 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Клапан МЧ00.25.00.00 solidworks
Клапан solidworks детали
Клапан solidworks чертежи
Клапан solidworks модели
Клапан сборка solidworks
Клапан солидворкс 3д
Клапан солидворкс чертежи
Клапан модели солидворкс
Клапан детали в солидворксе
Клапан МЧ00.25.00.00 solidworks СКАЧАТЬ
Клапан МЧ00.25.00.00 solidworks 3Д МОДЕЛЬ
|
| |
| |
|
