Зажим гидравлический МЧ00.04.00.00

Гидравлический зажим одностороннего действия предназначен для закрепления обрабатываемой детали.
Зажим устанавливают в поперечный паз стола станка при помощи нижнего выступа плиты поз. 3 и закрепляют четырьмя болтами поз. 12. Зажим устанавливают в одно из трех фиксируемых положений (верхний выступ в плите поз. 8 соответственно входит в одну из трех канавок в корпусе поз. 4) перпендикулярно станочным пазам, что обеспечивает его неподвижность при большом зажимном усилии.
В корпусе поз. 4 расположен зажим поз. 1, соединенный с винтом поз. 2 и поршнем поз. 11 гидроцилиндра. К резьбовому отверстию крышки поз. 7 присоединяют гибкий шланг системы. Под давлением масла поршень перемещается влево, действуя на зажим поз. 1, который закрепляет обрабатываемую, деталь. В исходное положение зажим возвращает пружина поз. 14. Уплотнительные кольца поз. 17,18, 19 обеспечивают герметичность гидроцилиндра.

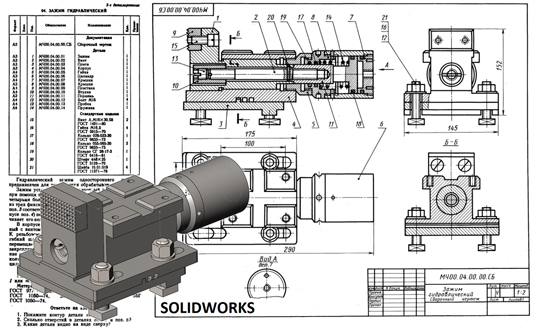

Зажим гидравлический МЧ00.04.00.00 сборочный чертеж
Зажим гидравлический МЧ00.04.00.00 спецификация
Зажим гидравлический МЧ00.04.00.00 3д модель
Зажим гидравлический МЧ00.04.00.00 чертежи
Зажим МЧ00.04.00.01
Винт МЧ00.04.00.02
Плита МЧ00.04.00.03
Корпус МЧ00.04.00.04
Гайка МЧ00.04.00.05
Цилиндр МЧ00.04.00.06
Крышка МЧ00.04.00.07
Крышка МЧ00.04.00.08
Пластина МЧ00.04.00.09
Втулка МЧ00.04.00.10
Поршень МЧ00.04.00.11
Болт М16 МЧ00.04.00.12
Пробка МЧ00.04.00.13
Пружина МЧ00.04.00.14

ЗАЖИМ ГИДРАВЛИЧЕСКИЙ СКАЧАТЬ
