| Форсунка МЧ00.08.00.00
Форсунка предназначена для распыления жидкого топлива при сжигании его в топках паровых котлов. Подача топлива в форсунку происходит через ниппель поз. 5. Одновременно через ниппель поз. 6 подается пар из котла или сжатый воздух из компрессора. По каналу сопла поз. 2 пар устремляется к выходу, где он подхватывает жидкое топливо и распыляет его. Количество подаваемого в топку котла топлива можно изменять вращением маховика поз. 8, регулируя тем самым величину зазора между коническими поверхностями сопла поз. 2 и корпуса поз. 1.

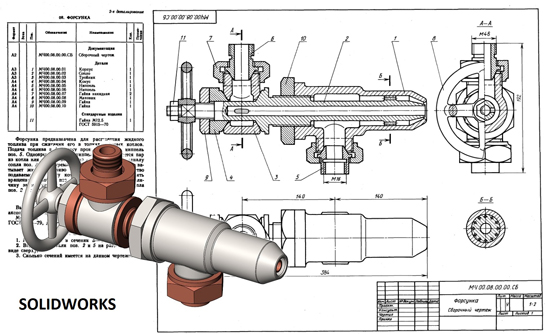

Форсунка МЧ00.08.00.00 сборочный чертеж
Форсунка МЧ00.08.00.00 спецификация
Форсунка МЧ00.08.00.00 3д модель
Форсунка МЧ00.08.00.00 чертежи
Корпус МЧ00.08.00.01
Сопло МЧ00.08.00.02
Тройник МЧ00.08.00.03
Конус МЧ00.08.00.04
Ниппель МЧ00.08.00.05
Ниппель МЧ00.08.00.06
Гайка накидная МЧ00.08.00.07
Маховик МЧ00.08.00.08
Гайка МЧ00.08.00.09
Гайка МЧ00.08.00.10
ФОРСУНКА СКАЧАТЬ
|
| |
| |
