| Тиски МЧ00.09.00.00
Тиски служат для закрепления обрабатываемых деталей на фрезерных и строгальных станках.
Корпус поз. 1 прикрепляют к столу станка четырьмя болтами, которые входят в прорези основания корпуса (на чертеже болты не показаны). Обрабатываемую деталь закладывают между двумя смежными пластинами поз. 4, одна из которых прикреплена винтами поз. 8 к корпусу, другая — к подвижной губке поз. 2. Ходовой винт поз. 3, имеющий прямоугольную резьбу правого направления, фиксируется от осевого перемещения буртиками, упирающимися в торцы отверстия корпуса поз. 1 и крышки поз. 5. При перемещении подвижной губки влево обрабатываемая деталь зажимается между пластинками. Чтобы губка не приподнималась, к ней снизу болтами поз. 7 прикреплены две направляющие планки поз. 6.

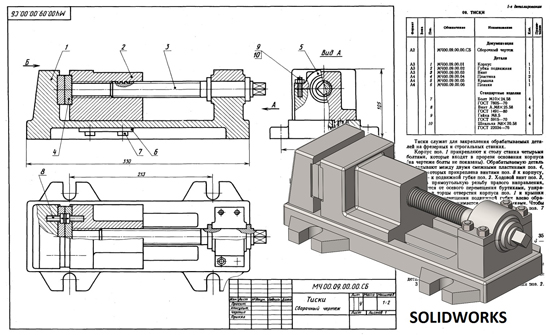

Тиски МЧ00.09.00.00 сборочный чертеж
Тиски МЧ00.09.00.00 спецификация
Тиски МЧ00.09.00.00 3д модель
Тиски МЧ00.09.00.00 чертежи
Корпус МЧ00.09.00.01
Губка подвижная МЧ00.09.00.02
Винт МЧ00.09.00.03
Пластина МЧ00.09.00.04
Крышка МЧ00.09.00.05
Планка МЧ00.09.00.06
ТИСКИ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 10.03.2023, 12:47 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Тиски solidworks детали
Тиски solidworks чертежи
Тиски solidworks модели
Тиски сборка solidworks
Тиски солидворкс 3д
Тиски солидворкс чертежи
Тиски модели солидворкс
Тиски детали в солидворксе
Тиски solidworks СКАЧАТЬ 3Д
Тиски solidworks СКАЧАТЬ ЧЕРТЕЖИ
|
| |
| |
|
