Опора роликавая 101.000

Опора роликовая служит опорной ленты конвейера.
Кронштейны 3 прикреплены к угольникам с помощью болтов 7, гаек 8 и шайб 12. Опорный ролик монтируется на оси 2, которая свободно вставляется в отверстия кронштейнов. На ступени оси 2 надеты внутренние кольца подшипников 11; наружные кольца входят в стакан ролика 1.
Детали 4, 5, 6 уплотнительного устройства черт.101.000 сб фиксируется стопорными кольцами 9, 10. Роликовая опора может быть легко установлена в кронштейны и заменена в процессе работы, что обеспечивается конструкцией кронштейнов.

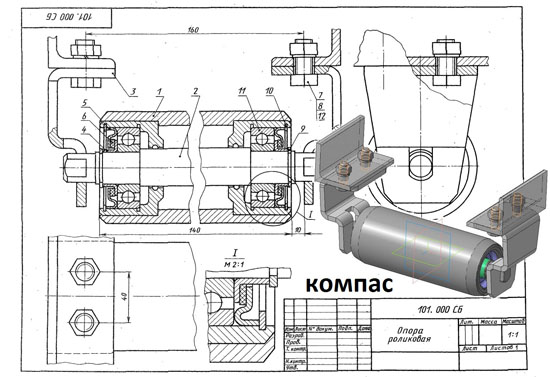

Опора роликавая 101.000 сборочный чертеж
Опора роликавая 101.000 спецификация
Опора роликавая 101.000 скачать
Опора роликавая 101.000 модель
Опора роликавая 101.000 чертежи
Каток 101.101
Ось 101.002
Стакан 101.102
Кронштейн 101.103
Втулка 101.104
Обойма 101.105
Кольцо уплотнительное 101.106
