| Насос 01.000
Роторный насос шиберного типа предназначен для перекачивания жидкостей. В автомобилях он применяется для предварительного подкачивания горючего. В корпусе 6 запрессована бронзовая втулка 5, обеспечивающая трение скольжения. Соосно с ротором 7 в корпусе монтируется гильза 4, положение которой фиксируется штифтом 10. В паз ротора входят пластины 2. Последние при работе плотно прижимаются пружиной 3 к стенкам отверстия гильзы. Внутреннее отверстие гильзы имеет эксцентриситет по отношению к ее внешнему цилиндру и к оси ротора. Из зоны всасывания в зону нагнетания жидкость подается пластинами, которые при вращении ротора перемещаются и за счет эксцентриситета изменяют объем в зазоре между ротором и гильзой.
Насос 01.000 сборочный чертеж
Насос 01.000 спецификация
Насос 01.000 3d модель
Насос 01.000 чертежи
Крышка 01.001
Пластина 01.002
Пружина 01.003
Гильза 01.004
Втулка 01.005
Корпус 01.006
Ротор 01.007
НАСОС СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 23.12.2022, 17:41 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

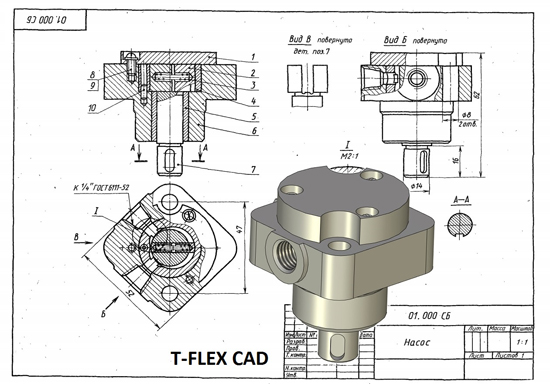

| Насос 01.000 t-flex
Насос 01.000 т-флекс
Насос 01.000 СБ
Насос 01.000 спецификация
Насос 01.000 3d модель
Насос 01.000 чертежи
Насос СКАЧАТЬ
Насос t-flex
Все чертежи и 3D модели (часть показана на скриншотах и присутствует в архиве) выполнены в T-FLEX CAD 16 Учебная Версия. ВОЗМОЖНО ОТКРЫТЬ И ВЫШЕ ВЕРСИЯХ T-FLEX CAD.
НАСОС 01.000 СКАЧАТЬ
|
| |
| |
| lepris | Дата: Четверг, 20.04.2023, 13:08 | Сообщение # 3 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

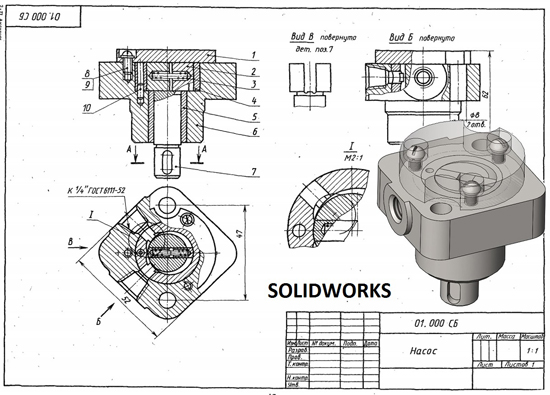

| Насос 01.000 solidworks
скачать Насос чертежи солид
Насос solidworks детали
Насос solidworks чертежи
Насос solidworks модели
Насос сборка solidworks
Насос солидворкс 3д
Насос солидворкс чертежи
Насос деталирование
Насос 01.000 solidworks СКАЧАТЬ
Насос 01.000 solidworks 3Д МОДЕЛЬ
|
| |
| |
|
