Шарнир шаровой 06.000
| |
| lepris | Дата: Воскресенье, 20.11.2022, 11:19 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Шарнир шаровой 06.000
Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса. Основной деталью шарнира является наконечник 5 рулевой тяги, в который вмонтированы сухари 3 и 4, пружина 2, нажимная крышка 1, шаровой палец 6 и пресс-масленка 7. Под действием пружины сухари сферическими поверхностями плотно охватывают шаровой палец. Сила сжатия пружины регулируется крышкой, положение которой фиксируется шплинтом 8. Такое устройство шарнирного соединения обеспечивает автоматическое устранение зазора при износе его деталей и позволяет поперечной рулевой тяге вращаться (отклоняться) относительно шаровой поверхности пальца в любом направлении.

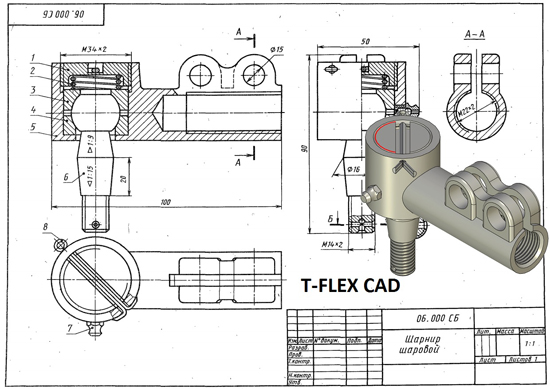

Шарнир шаровой 06.000 сборочный чертеж
Шарнир шаровой 06.000 спецификация
Шарнир шаровой 06.000 3d модель
Шарнир шаровой 06.000 чертежи
Крышка нажимная 06.001
Пружина 06.002
Сухарь 06.003
Сухарь 06.004
Наконечник тяги 06.005
Палец шаровой 06.006
ШАРНИР ШАРОВЫЙ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 10.03.2023, 11:42 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Шарнир шаровой 06.000 t-flex
Шарнир шаровой 06.000 т-флекс
Шарнир шаровой 06.000 сборочный чертеж
Шарнир шаровой 06.000 спецификация
Шарнир шаровой 06.000 3d модель
Шарнир шаровой 06.000 чертежи
Шарнир шаровой 06.000 СКАЧАТЬ
|
| |
| |
|
