Пневмоаппарат клапанный 09.000
| |
| lepris | Дата: Воскресенье, 20.11.2022, 11:25 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Пневмоаппарат клапанный 09.000
Клапанный пневмоаппарат предназначен для перекрытия трубопроводов и регулирования подачи газа. Шпиндель, двигаясь по резьбе в крышке корпуса, передает движение клапану, который перекрывает входное отверстие. Плотность соединения крышки с корпусом обеспечивается прокладкой, а шпинделя и крышки — сальниковым устройством. Соединение клапана и шпинделя выполнено с зазором, позволяющим центрироваться конусу клапана по конусу перекрываемого отверстия, а также свободно вращаться относительно шпинделя, что предохраняет от износа рабочие конические поверхности клапана и корпуса.

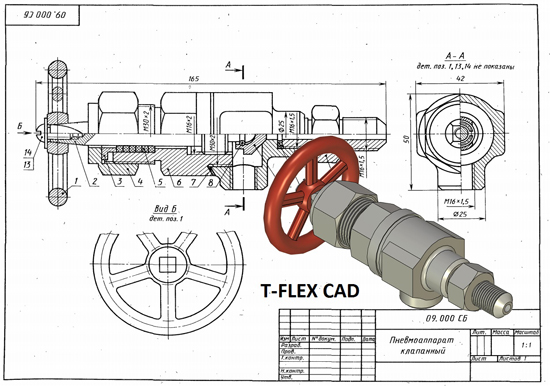

Пневмоаппарат клапанный 09.000 Сборочный чертеж
Пневмоаппарат клапанный 09.000 спецификация
Пневмоаппарат клапанный 09.000 3d модель
Пневмоаппарат клапанный 09.000 чертежи
Маховичок 09.001
Шпиндель 09.002
Втулка 09.003
Гайка накидная 09.004
Кольцо 09.005
Крышка 09.006
Прокладка 09.007
Кольцо стопорное 09.008
Клапан 09.009
Прокладка 09.010
Корпус 09.011
Штуцер 09.012
ПНЕВМОАППАРАТ КЛАПАННЫЙ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 10.03.2023, 11:49 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Пневмоаппарат клапанный 09.000 t-flex
Пневмоаппарат клапанный 09.000 т-флекс
Пневмоаппарат клапанный 09.000 сборочный чертеж
Пневмоаппарат клапанный 09.000 спецификация
Пневмоаппарат клапанный 09.000 3d модель
Пневмоаппарат клапанный 09.000 чертежи
Пневмоаппарат клапанный t-flex
Пневмоаппарат клапанный СКАЧАТЬ
|
| |
| |
|
