Кран разобщительный 00-000.06.02.02.00
| |
| lepris | Дата: Воскресенье, 20.11.2022, 16:51 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

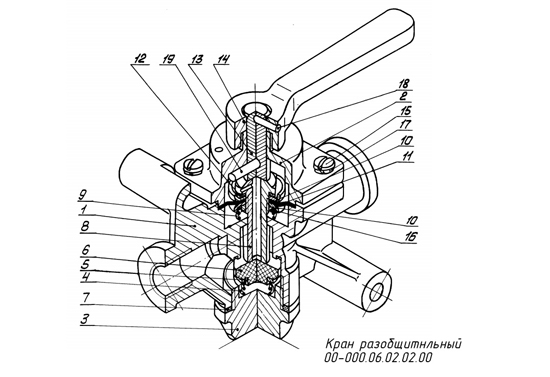

| Кран разобщительный 00-000.06.02.02.00
Сборка крана осуществляется в следующей последовательности. В нижнее резьбовое отверстие М36х1,5-6Н корпуса 1 крана ввинчивается пробка 3 с резиновой прокладкой 7. Она поджимает пружину 4, которая в свою очередь, поджимает клапан 6, который перекрывает отверстие ф24 в корпусе 1. Между клапаном и пружиной ставится опорное кольцо 5. Сверху в корпус вставляется шток 8, на котором нарезана резьба М16х1,5-6g. На шток устанавливается прокладка 11 между двумя шайбами 10 и зажимается гайкой 16. Прокладка служит для предотвращения утечки сжатого воздуха через отверстие под шток в крышке крана. На штоке имеются горизонтально расположенные отверстия диаметром 3 мм, соединяющиеся с осевым отверстием штока. Эти отверстия служат для соединения выходной полости крана с верхней полостью в положении крана "закрыто". Крышка 2 крепится к корпусу 1 четырьмя винтами 15 с пружинными шайбами 17. В крышке имеется винтовая поверхность, по которой движится штифт 19, соединенный с толкателем 13. Толкатель 13 соединяется с ручкой 14 при помощи штифта 18. В крышке 2 имеется отверстие диаметром 4 мм,соединяющее верхнюю полость крана с атмосферой. В положении ручки 14 вдоль оси входного и выходного отверстий - кран "открыт", при повороте ручки на 90* по часовой стрелке - кран "закрыт".Все фаски для внутренней метрической резьбы выполнены согласно ГОСТ 10549-80 и на чертежах не указаны.
Кран разобщительный 00-000.06.02.02.00 сборочный чертеж
Кран разобщительный 00-000.06.02.02.00 спецификация
Кран разобщительный 00-000.06.02.02.00 3д модель
Кран разобщительный 00-000.06.02.02.00 чертежи
Корпус 00-000.06.02.02.01
Крышка 00-000.06.02.02.02
Пробка 00-000.06.02.02.03
Пружина 00-000.06.02.02.04
Прокладка 00-000.06.02.02.05
Клапан 00-000.06.02.02.06
Прокладка 00-000.06.02.02.07
Шток 00-000.06.02.02.08
Пружина 00-000.06.02.02.09
Шайба 00-000.06.02.02.10
Прокладка 00-000.06.02.02.11
Прокладка 00-000.06.02.02.12
Толкатель 00-000.06.02.02.13
Ручка 00-000.06.02.02.14
КРАН РАЗОБЩИТЕЛЬНЫЙ СКАЧАТЬ
КРАН РАЗОБЩИТЕЛЬНЫЙ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Пятница, 10.03.2023, 12:06 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

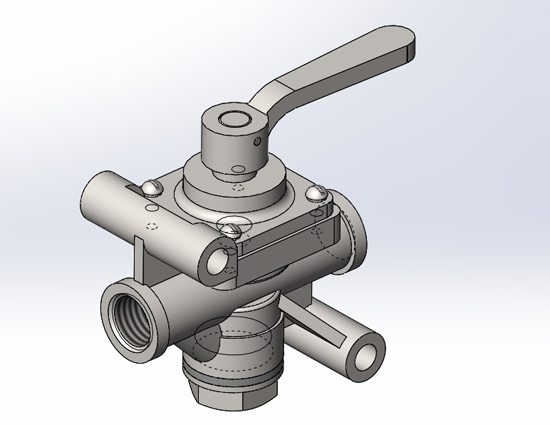

| Кран разобщительный 00-000.06.02.02.00 3d модель
Кран разобщительный 00-000.06.02.02.00 solidworks
Кран разобщительный 00-000.06.02.02.00 сборка
Кран разобщительный 00-000.06.02.02.00 скачать солид воркс
Кран разобщительный 00-000.06.02.02.00 solidworks СКАЧАТЬ
|
| |
| |
|
