Кондуктор скальчатый 00-000.06.03.03.00
leprisДата: Воскресенье, 20.11.2022, 16:53 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline

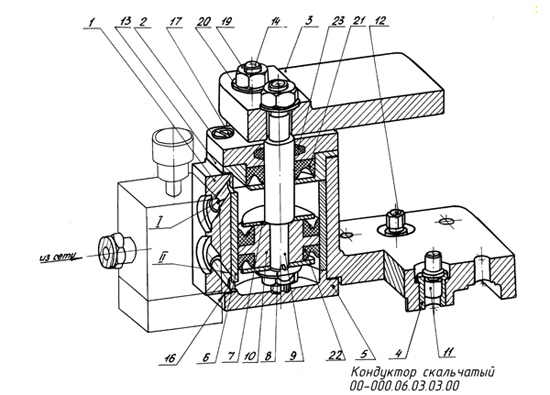

Кондуктор скальчатый 00-000.06.03.03.00

Кондуктор скальчатый предназначен для сверления отверстий в деталях на вертикальных и горизонтальных сверлильных стенках.
На шток 9 надевается поршень 10 с предварительно установленными в него манжетами 22 и кольцами 7. Поршень крепится на штоке гайкой 19 и стопорной шайбой 8, которая своим выступом входит в паз штока, а отогнутый край ее предотвращает отвинчивание гайки 19. В корпус 1 вставляется гильза 6 вместе со штоком 9 и поршнем 10. Гильза 6 закрывается прокладками 16 и крышками 2, 5, 13, прикрепленными к корпусу 1 винтами 17. В крышку 13 вставляется манжета 21, а в крышку 2 - сальник 23, в отверстия ф20 корпуса 1 перемещаются скалки 14 и 15. Винты (не показаны) с контргайками (не показаны), входящие в пазы скалок, ограничивают их ход. Сверху на скалки 14 и 15 и шток 9 надевается кондукторная плита 3, которая крепится гайками 19 и шайбами 20. В отверстия 16 корпуса 1 вставляются втулки 4, пальцы 11 и 12. Они предназначены для установки базовой поверхности, служащей опорой для обрабатываемой детали.
00-000.06.03.03.00 Кондуктор скальчатый сборочный чертеж
00-000.06.03.03.00 Кондуктор скальчатый спецификация

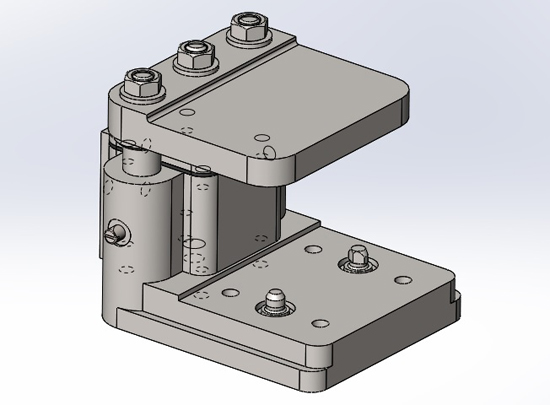

00-000.06.03.03.00 Кондуктор скальчатый 3д модель
00-000.06.03.03.01_Корпус
00-000.06.03.03.02_Крышка
00-000.06.03.03.03_Плита
00-000.06.03.03.04_Втулка
00-000.06.03.03.05_Крышка
00-000.06.03.03.06_Гильза
00-000.06.03.03.07_Кольцо
00-000.06.03.03.08_Шайба
00-000.06.03.03.09_Шток
00-000.06.03.03.10_Поршень
00-000.06.03.03.11_Палец
00-000.06.03.03.12_Палец
00-000.06.03.03.13_Крышка
00-000.06.03.03.14_Скалка
00-000.06.03.03.15_Скалка

КОНДУКТОР СКАЛЬЧАТЫЙ СКАЧАТЬ

КОНДУКТОР СКАЛЬЧАТЫЙ СКАЧАТЬ
