| Привод пневматический 00-000.06.04.04.00
Привод предназначен для поджатия деталей усилием до 5 т при сборочно-сварочных операциях.
В центральное отверстие ф50 корпуса 1 вставляется шток 12 и уплотняется манжетой 6 при помощи крышки сальника 5 и винтов 17. Вилка 4 в сборе с осью 13, шайбой 20 и шплинтом 22 вворачивается до упора в отверстие М36 толкателя 2. После чего толкатель в сборе вставляется в боковое отверстие ⌀50 корпуса 1 и уплотняется промасленным войлочным кольцом 24. Рычаг 3 длинным концом вставляется в паз опушенного в нижнее положение штока 12, а коротким концом в паз толкателя 2 и закрепляется в корпусе 1 с помощью оси 14, шайбы 21 и шплинта 23.
Поршень 10 в сборе с манжетами 7, кольцом 8, диском нажимным 11 и болтами 15 надевается на шток 12 и зажимается гайкой 19. Для предотвращения самоотвинчивания болты 15 и гайки 19 стопорятся проволокой 25. Крышка 9 к корпусу 1 крепится винтами 18. Гермитизация соединения осуществляется картонной прокладкой 26.
В качестве заглушек технологических отверстий М10x1,25-6H В корпусе 1 и крышке 9 используются винты 16, установленные на сурике.
Управление работой пневматического привода осуществляется с помощью распределительного устройства, закрепленного на приливе корпуса 1 к двум отверстиям М16. При подаче сжатого воздуха давлением 4 атм в полость под поршнем, последний вместе со штоком движется вверх. Рычаг 3 поворачивается вокруг оси 14, вследствии чего толкатель 2 перемещается вниз. Обратное движение толкателя 2 осуществляется путем подачи сжатого воздуха В полость под поршнем.

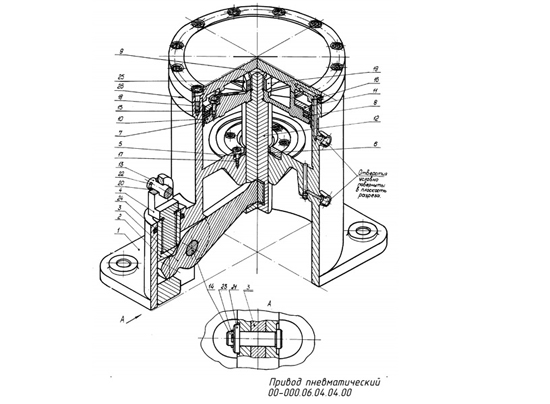

Привод пневматический 00-000.06.04.04.00 сборочный чертеж
Привод пневматический 00-000.06.04.04.00 спецификация

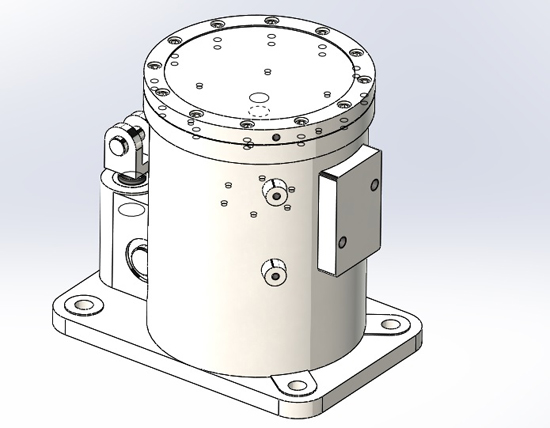

Привод пневматический 00-000.06.04.04.00 3д модель
Привод пневматический 00-000.06.04.04.00 чертежи
Корпус 00-000.06.04.04.01
Толкатель 00-000.06.04.04.02
Рычаг 00-000.06.04.04.03
Вилка 00-000.06.04.04.04
Крышка 00-000.06.04.04.05
Манжета ф50 00-000.06.04.04.06
Манжета ф250 00-000.06.04.04.07
Кольцо 00-000.06.04.04.08
Крышка 00-000.06.04.04.09
Поршень 00-000.06.04.04.10
Диск 00-000.06.04.04.11
Шток 00-000.06.04.04.12
Ось 00-000.06.04.04.13
Ось 00-000.06.04.04.14
