| Тиски 00-000.06.05.05.00

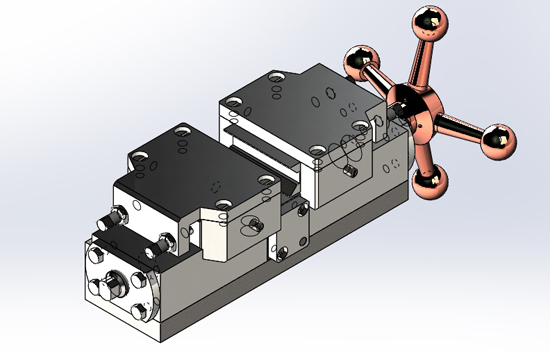

На угольник 10 устанавливается колонка 1. Крепление колонки к угольнику осуществляется с помощью болтов 14, 15. На колонку 1 устанавливаются две губки 2. В губки вставлены втулки 4 и 12, через которые проходит винт 3 с правой и левой резьбой. Каждая втулка крепится к губке четырьмя болтами 13. К колонке с помощью диагонально расположенных винтов 16 и штифта 28 крепится фиксатор 11, который предотвращает осевое смещение винта 3. На губки устанавливают призмы 5. Четырьмя винтами 17 к губке 2 крепится крышка 6.
Регулировка призмы в продольном направлении осуществляется с помощью винтов 19, после чего фиксируется винтом 18. На конец винта 3 с помощью штифта 22 крепится штурвал, состоящий из гайки 7, четырех рукояток 8 с шаровыми ручками 9. Рукоятки 8 вставляются в отверстия диагональю 10 гайки 7 и фиксируются штифтами 21. При вращении штурвала по часовой стрелке втулки 4 и 12 передвигаются по винту 3 в противоположном направлении и тянут за собой губки, на которых установлены призмы. Призмы сближаются и зажимают изделие. При вращении против часовой стрелки призмы раздвигаются и освобождают изделие.
Все маски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.
Тиски 00-000.06.05.05.00 сборочный чертеж
Тиски 00-000.06.05.05.00 спецификация
Тиски 00-000.06.05.05.00 3д модель
Тиски 00-000.06.05.05.00 чертежи
Колонка 00-000.06.05.05.01
Губка 00-000.06.05.05.02
Винт 00-000.06.05.05.03
Втулка 00-000.06.05.05.04
Призма 00-000.06.05.05.05
Крышка 00-000.06.05.05.06
Гайка 00-000.06.05.05.07
Рукоятка 00-000.06.05.05.08
Ручка 00-000.06.05.05.09
Угольник 00-000.06.05.05.10
Фиксатор 00-000.06.05.05.11
Втулка 00-000.06.05.05.12
