Механизм храповый 00-000.06.08.08.00
| |
| lepris | Дата: Воскресенье, 20.11.2022, 17:01 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline

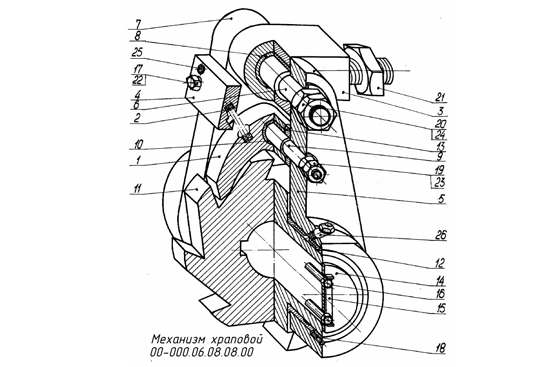

| Механизм храповый 00-000.06.08.08.00
В отверстие ф15 щек 5,7 запрессовывается втулка 12 так, чтобы буртик ф130 втулки был со стороны противоположенной выступу щеки ф170. От проворота втулки 12 фиксируются винтами 18.
Палец 6 Вставляется в отверстие ф40 щеки 7, а палец 9 в отверстие ф25 так, чтобы головки пальцев 6 и 9 находились со стороны выступа ф170 щеки 7. Щека 7 совместно с деталями 6, 9 и 12 насаживается на ф110 храповика 11. В отверстие ф50 проушины 3 запрессовывается втулка 8. Проушина в сборе со втулкой 8 одевается на палец 6. Затем щека левая 5 вместе с втулкой 12 надевается на храповик 11 и пальцы 6, 9 тек, чтобы буртик ф130 втулки 12 был обращен в сторону храповика и завинчивается гайками 19 и 20 с шайбами 23 и 24. Планка 4 крепится к щекам 5, 7 с помощью болтов 17, шайб пружинных 22 и фиксируется штифтами 25.
Пружину 2 помещают в отверстия ф12 деталей 1 и 4 так, чтобы собачка была плотно прижата к зубу храповика. В отверстия М10х1-6Н щек 5 и 7 ввертываются маслёнки 26.
Храповой механизм в сборе надевается на вал ф75 с запрессованной в него шпонкой до упора в бурт и крепится к торцу вала с помощью шайбы 14, планки 15 и болтов 16.
Вал и шпонка на чертежах не показаны.
Все фаски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах не указаны.
Механизм храповый сборочный чертеж
Механизм храповый спецификация

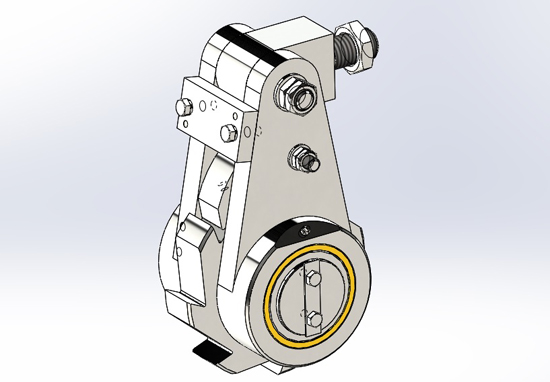

Механизм храповый 3д модель
Механизм храповый чертежи
Механизм храповый 00-000.06.08.08.00
Собачка 00-000.06.08.08.01
Пружина 00-000.06.08.08.02
Проушина 00-000.06.08.08.03
Планка 00-000.06.08.08.04
Щека 00-000.06.08.08.05
Палец 00-000.06.08.08.06
Щека левая 00-000.06.08.08.07
Втулка 00-000.06.08.08.08
Палец 00-000.06.08.08.09
Втулка 00-000.06.08.08.10
Храповик 00-000.06.08.08.11
Втулка 00-000.06.08.08.12
Кольцо 00-000.06.08.08.13
Шайба 00-000.06.08.08.14
Планка 00-000.06.08.08.15
