| Механизм натяжения 00-000.06.11.11.00

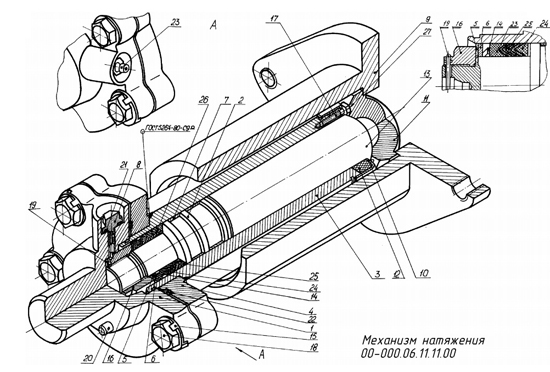

Механизм натяжения предназначен для натяжения гусиницы трактора. Натяжение осуществляется путем перемещения цилиндра 3 относительно штока 13 и поршня 2 влево за счет создаваемого давления в поршневой полости механизма. Масло нагнетается под давлением в поршневую полость через масленку 23. Вместе с цилиндром влево перемещается фланец 4 и фланец 1. На вал фланца 1 крепится опора натяжного колеса (на чертеже не показано).
Фланец 9 закреплен неподвижно. Максимальное увеличение расстояния между фланцем 9 и фланцем 1 от 90 до 100 мм. За счет этого перемещения происходит натяжение гусеницы.
Собирается механизм в следующем порядке: цилиндр 3 запрессовывается во фланец 4 меньшим своим наружным диаметром ф85 и приваривается. Во фланец 4 с торца вставляется кольцо 22. К этому же торцу присоединяется фланец 1 и все скрепляется болтами 18 со стопорными шайбами 15. Во фланец 1 ввертывается масленка 23 и пробка 8 с уплотнительным кольцом 21. На поршень 2 насаживается два кольца 7, манжеты 26, кольца 14,24,25 прокладка 5 и шайба 6. Все эти детали поджимаются гайкой 16 которая навертывается на резьбовой конец поршня М36х1,5-6g и стопорится шплинтом 19.
Поршень в сборе вставляется в цилиндр так, что первый вводится гайка 16 и проталкивается поршневая группа до упора резьбового конца поршня в торец фланца 1. В цилиндр 3 вставляется шток 13. Шаровая поверхность штока должна выходить из цилиндра. На шток насаживается сальник 12, поджимается крышкой 10 и крепится к торцу цилиндра шестью болтами 17, головки которых скрепляются проволокой 27 для предотвращения самоотвинчивания. На шаровую поверхность штока 13 надевается упор 11. Цилиндр в сборе вставляется вофланец 9 так, чтобы торец упора 11 коснулся внутреннего торца фланца 9.
Механизм натяжения 00-000.06.11.11.00 сборочный чертеж
Механизм натяжения 00-000.06.11.11.00 спецификация

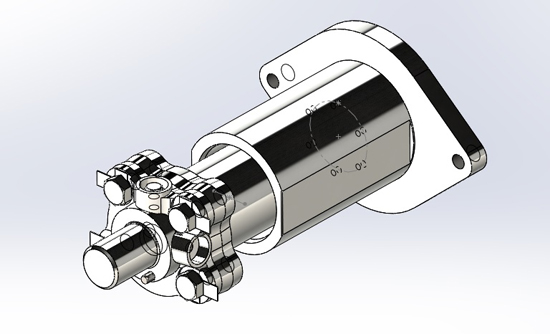

Механизм натяжения 00-000.06.11.11.00 3д модель
Механизм натяжения 00-000.06.11.11.00 чертежи
Фланец 00-000.06.11.11.01
Поршень 00-000.06.11.11.02
Цилиндр 00-000.06.11.11.03
Фланец 00-000.06.11.11.04
Прокладка 00-000.06.11.11.05
Шайба 00-000.06.11.11.06
Кольцо 00-000.06.11.11.07
Пробка 00-000.06.11.11.08
Фланец 00-000.06.11.11.09
Крышка сальника 00-000.06.11.11.10
Упор 00-000.06.11.11.11
Сальник 00-000.06.11.11.12
Шток 00-000.06.11.11.13
Кольцо пружинное 00-000.06.11.11.14
Шайба стопорная 00-000.06.11.11.15
Гайка 00-000.06.11.11.16
