Муфта предохранительная 00-000.06.12.12.00
| |
| lepris | Дата: Воскресенье, 20.11.2022, 17:13 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Муфта предохранительная 00-000.06.12.12.00

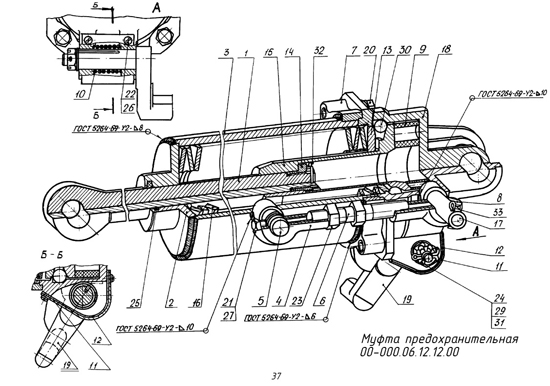

Муфта предназначена для предохранения рабочего органа пнекорчевателя от поломок фиксирования его в транспортном положении.
Шток 1 вставляется в цилиндр 3, собранный с деталями 2,7 и 25 (2 и 7 приварены к 3). Набор пружин и стакан 15 с диском 13 и шариками 30 надевают на шток 1 и закрепляют гайкой 14 и шплинтом 32. Крышку 18 в сборе с деталями 9,10,11,12,19,22,24,26,29 и 31 закрепляют на цилиндре болтами 20 с шайбами 28. Кольцо 9 устанавливают в крышку 18 на клей 88. Отдельно собирают стяжку из винта 6 с серьгами 4,8 гайкой 23 и надевают на цапфы 5 и 17. Цапфа 5 приварена к цилиндру 3, а 17 - к крышке 18. Серьга 4 стопорится винтом 21 с шайбой 27. Шплинт 33 является ограничителем на цапфе 17.
Рабочий орган пнекорчевателя крепится к серьге штока 1. При нагрузке выше допустимой шарики 30 выходят из углублений канавки крышки 18, диск 13 сжимает пакет тарельчатых пружин 16 и рабочий орган выдвигается. После снятия нагрузки он возвращается в прежнее положение под действием сжатых пружин 16.
Для перевода в транспортное положение рабочий орган поднимают. При этом специальный захват на рабочем органе отожмет упор 19, который обычно занимает крайнее левое положение поджат пружиной 10 к выступу крышки 18. В тот момент, когда рабочая поверхность захвата окажется выше упора, последний под действием пружины кручения 10 возвращается в исходное положение. Захват упирается на плечо упора и фиксирует рабочий орган в транспортном положении.
При длительных переездах рабочий орган ставятся на стяжку, которая снимается с цапфы 5 и соединяется с помощью серьги 4 со специальной цапфой на рабочем органе.
Муфта предохранительная 00-000.06.12.12.00 сборочный чертеж
Муфта предохранительная 00-000.06.12.12.00 спецификация

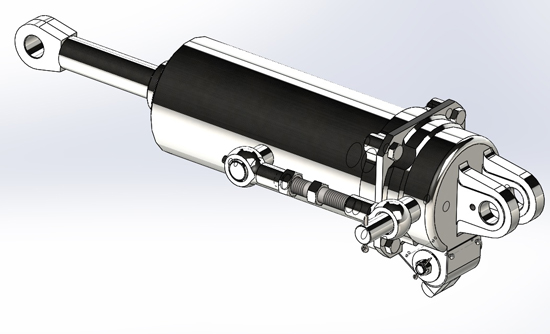

Муфта предохранительная 00-000.06.12.12.00 3д модель
Муфта предохранительная 00-000.06.12.12.00 чертежи
Шток 00-000.06.12.12.01
Втулка 00-000.06.12.12.02
Цилиндр 00-000.06.12.12.03
Серьга правая 00-000.06.12.12.04
Цапфа 00-000.06.12.12.05
Винт 00-000.06.12.12.06
Фланец 00-000.06.12.12.07
Серьга левая 00-000.06.12.12.08
Кольцо буферное 00-000.06.12.12.09
Пружина 00-000.06.12.12.10
Кожух 00-000.06.12.12.11
Прокладка 00-000.06.12.12.12
Диск 00-000.06.12.12.13
Гайка 00-000.06.12.12.14
Стакан 00-000.06.12.12.15
Пружина тарельчатая 00-000.06.12.12.16
Цапфа 00-000.06.12.12.17
Крышка левая 00-000.06.12.12.18
Упор 00-000.06.12.12.19
МУФТА ПРЕДОХРАНИТЕЛЬНАЯ СКАЧАТЬ
МУФТА ПРЕДОХРАНИТЕЛЬНАЯ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 27.03.2023, 09:48 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Муфта предохранительная 00-000.06.12.12.00 solidworks
Муфта предохранительная 00-000.06.12.12.00 ДЕТАЛИРОВАНИЕ
Муфта предохранительная 00-000.06.12.12.00 ДЕТАЛИРОВКА
Муфта предохранительная 00-000.06.12.12.00 СКАЧАТЬ
Муфта предохранительная 00-000.06.12.12.00 сборка
Муфта предохранительная 00-000.06.12.12.00 скачать солид воркс
Муфта предохранительная 00-000.06.12.12.00 солид воркс
Муфта предохранительная 00-000.06.12.12.00 чертежи
Муфта предохранительная 00-000.06.12.12.00 solidworks СКАЧАТЬ 3Д
|
| |
| |
|
