Кондуктор скальчатый 00-000.06.18.18.00

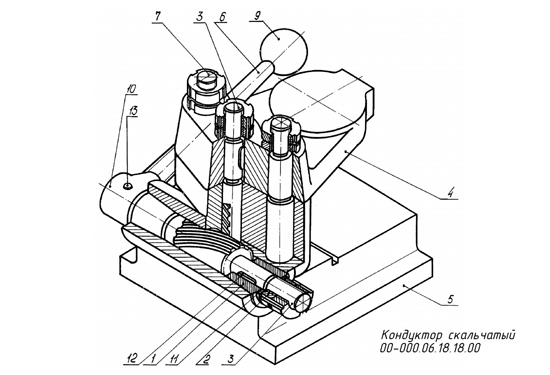

Скальчатый кондуктор с реечно-конусным механизмом применяется для обработки отверстий в деталях на сверлильных станках.
Кондуктор состоит из корпуса 5, двух расположенных в нем скалок 7, несущих кондукторную плиту 4, и средней скалки-рейки 8 с косыми зубьями.
Рейка фиксируется в кондукторной плите с помощью шпонки 12. Рейка связана с зубчатым валиком 3, имеющим косые зубья, угол наклона которых 45 град. Валик 3 расположен в корпусе 5 горизонтально. На одном конце валика выполнен конус, на другом насажена коническая втулка 1 и шпонка 12. На резьбовой конец М12х1,5-6g надета шайба 11 и навинчены гайки 2 так, чтобы между втулкой 1 и шайбой 11 был обеспечен зазор 1 мм. Оба конуса притерты в конических отверстиях корпуса 5.
Поднятие и опускание кондукторной плиты производится рукояткой 6, на один конец которой навернута ручка шаровая 9, а другой ввернут в ступицу 10, насаженную на конец валика 3 и зафиксированную на нем штифтом 13. В верхнем и нижнем положении рейки стопорится в результате продольного перемещения валика 3 под воздействием горизонтальной составляющей силы тяжести, возникающей на косых зубьях. Валик смещается вправо или влево, зазор на противоположном конце выбирается и конус затягивается. Из Крайних положений рейку 8 выводят вращением рукоятки (6,9) в обратную сторону.
Данный кондуктор представляет собой заготовку, используемую для сверления любого количества отверстий в обрабатываемых деталях. Для этого в кондукторной плите 4 сверлится отверстия, количество и расположение которых определяется необходимыми отверстиями в обрабатываемой детали.
Кондуктор скальчатый 00-000.06.18.18.00 сборочный чертеж
Кондуктор скальчатый 00-000.06.18.18.00 спецификация

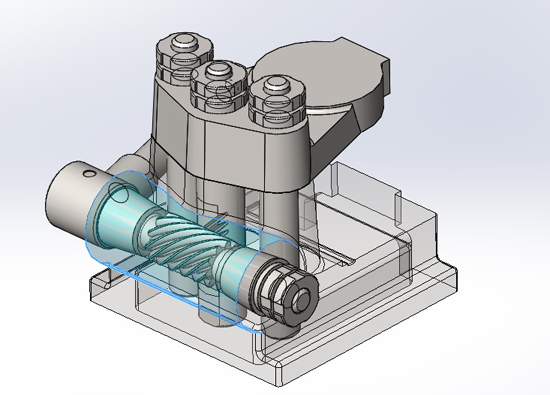

Кондуктор скальчатый 00-000.06.18.18.00 3д модель
Кондуктор скальчатый 00-000.06.18.18.00 чертежи
Втулка 00-000.06.18.18.01
Валик 00-000.06.18.18.03
Плита 00-000.06.18.18.04
Корпус 00-000.06.18.18.05
Рукоятка 00-000.06.18.18.06
Скалка 00-000.06.18.18.07
Скалка-рейка 00-000.06.18.18.08
Ручка 00-000.06.18.18.09
Ступица 00-000.06.18.18.10

КОНДУКТОР СКАЛЬЧАТЫЙ СКАЧАТЬ

КОНДУКТОР СКАЛЬЧАТЫЙ СКАЧАТЬ

leprisДата: Понедельник, 27.03.2023, 10:00 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Репутация: 0
Статус: Offline
Кондуктор скальчатый 00-000.06.18.18.00 solidworks

Кондуктор скальчатый 00-000.06.18.18.00 ДЕТАЛИРОВАНИЕ
Кондуктор скальчатый 00-000.06.18.18.00 ДЕТАЛИРОВКА
Кондуктор скальчатый 00-000.06.18.18.00 СБОРОЧНЫЙ
Кондуктор скальчатый 00-000.06.18.18.00
Кондуктор скальчатый 00-000.06.18.18.00 сборка
Кондуктор скальчатый 00-000.06.18.18.00 скачать солид воркс
Кондуктор скальчатый 00-000.06.18.18.00 солид воркс
Кондуктор скальчатый 00-000.06.18.18.00 чертежи

Кондуктор скальчатый 00-000.06.18.18.00 solidworks СКАЧАТЬ
