Регулятор давления 00-000.06.19.19.00
| |
| lepris | Дата: Воскресенье, 20.11.2022, 17:27 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Регулятор давления 00-000.06.19.19.00
Регулятор давления предназначен для снижения давления углекислого газа и поддерживая этого давления
Углекислый газ из баллона под высоким давлением поступает через отверстие 7 мм корпуса 1 и седло клапана 7. Проходя через сетчатый фильтр
2, газ очищается от возможных механических частиц и поступает под клапан 6.
Степень открытия к пластине 6 регулируется пружиной 16 через нажимной диск 13, мембрану 12 и толкатель 15, нажимающих на винт 9. Регулировка пружины 16 производится винтом 18 через направляющую 17.
Отрегулированный на давление газ (включающий открытие клапана 6 поступает через ниппель 22 в сеть). Давление на выходе проверяется манометром (на чертеже не показан), вворачиваемым в отверстие G1/2-А корпуса 1. Сборка регулятора производится в следующем порядке. Вначале производится сборка узла клапана. В клапан 6 запрессовывается уплотнитель 10 и вворачивается винт 9, затем вставляется в седло клапана 7. Шесть отв. ф6, расположенных на цилиндрической поверхности седла клапана 7 закрываются сеткой фильтра 2. В корпус 1 вставляется пружина 1, затем в нее
ввертывается до упора седло клапана 7. В отв. 16 клапана 6 вставляется кнопка 8 и пружина 6. Колпачок 3
навинчивается на корпус до упора. Между ними устанавливается прокладка 5.
Дальше производится сборка диафрагмы. На толкатель 15 надевается на мембраны 12 и нажимной диск 13. Собранные детали стягиваются гайкой 14. Последний этап - общая сборка. В корпус нижний 19 устанавливаются направляющий 12 и пружина 16. Вставляются болты 23. На болты 23 надевается диафрагма в сборе, корпус верхний 1 и навинчиваются гайки 24. В корпус 19 ввертывается винт 18 с запрессованным в него пальцем 20 на корпусе 1 накидной гайкой 21 закрепляется и ниппель 22.

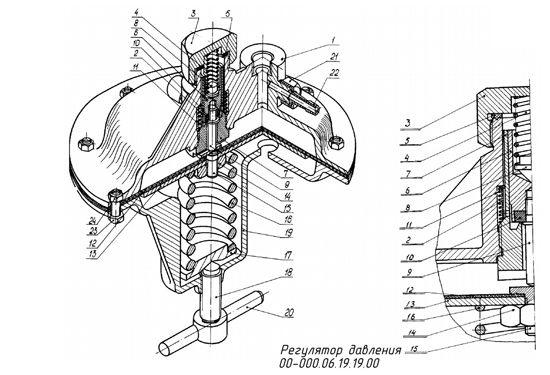

Регулятор давления 00-000.06.19.19.00 сборочный чертеж
Регулятор давления 00-000.06.19.19.00 спецификация

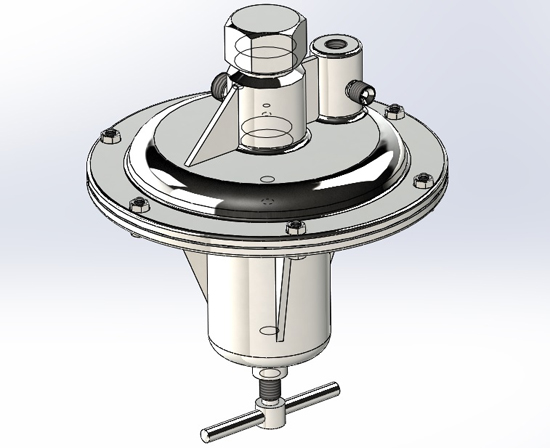

Регулятор давления 00-000.06.19.19.00 3д модель
Регулятор давления 00-000.06.19.19.00 чертежи
Корпус верхний 00-000.06.19.19.01
Колпачок 00-000.06.19.19.03
Пружина 00-000.06.19.19.04
Клапан 00-000.06.19.19.06
Седло клапана 00-000.06.19.19.07
Кнопка 00-000.06.19.19.08
Винт 00-000.06.19.19.09
Пружина 00-000.06.19.19.11
Мембрана 00-000.06.19.19.12
Гайка 00-000.06.19.19.14
Толкатель 00-000.06.19.19.15
Пружина 00-000.06.19.19.16
Направляющая 00-000.06.19.19.17
Винт 00-000.06.19.19.18
Корпус нижний 00-000.06.19.19.19
Палец 00-000.06.19.19.20
Гайка накидная 00-000.06.19.19.21
Ниппель 00-000.06.19.19.22
Поз. 2_Сетка фильтра
Поз.5_Прокладка
Поз.10_Уплотнитель
Поз.13_Диск нажимной
РЕГУЛЯТОР ДАВЛЕНИЯ СКАЧАТЬ
РЕГУЛЯТОР ДАВЛЕНИЯ СКАЧАТЬ
|
| |
| |
| lepris | Дата: Понедельник, 27.03.2023, 10:02 | Сообщение # 2 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 3059
Статус: Offline
| Регулятор давления 00-000.06.19.19.00 solidworks
Регулятор давления 00-000.06.19.19.00 ДЕТАЛИРОВАНИЕ
Регулятор давления 00-000.06.19.19.00 ДЕТАЛИРОВКА
Регулятор давления 00-000.06.19.19.00 СБОРОЧНЫЙ
Регулятор давления 00-000.06.19.19.00 сборка
Регулятор давления 00-000.06.19.19.00 скачать солид воркс
Регулятор давления 00-000.06.19.19.00 солид воркс
Регулятор давления 00-000.06.19.19.00 чертежи
Регулятор давления 00-000.06.19.19.00 solidworks СКАЧАТЬ
|
| |
| |
|
