Каток опорный 00-000.06.20.20.00

Каток предназначен для перекатывания тележек трактора по звеньям гусениц.

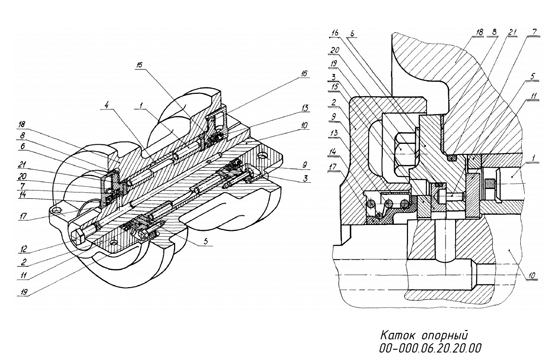

Ось 10 в сборе с роликоподшипником 1 и втулкой 4 вставляется в ролик 18. Кольцо дистанционное 5 и шайбу 11 надевают на ось 10 и закрывают фланцем 16 в сборе с кольцами 20, 21 штифтом 7 и кольцом 3. Крепление фланца осуществляется болтами 19 и шайбами стопорными 6. Крышка 2 сальниковым устройством (детали 9,13,14,15,17) надеваются на ось. Шайба 15 крепится к манжете 17 клеем 88НП. Отверстие для смазки оси закрываются пробкой 12.
Каток опорный 00-000.06.20.20.00 сборочный чертеж
Каток опорный 00-000.06.20.20.00 спецификация

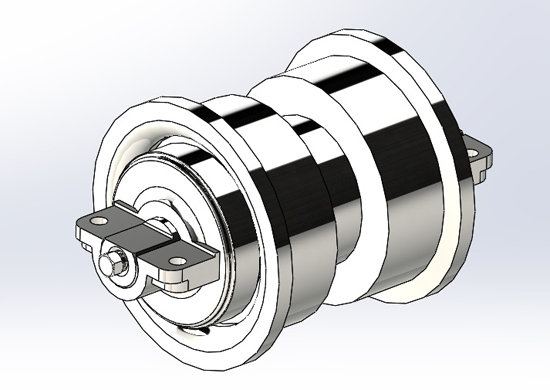

Каток опорный 00-000.06.20.20.00 3д модель
Каток опорный 00-000.06.20.20.00 чертежи
Роликоподшипник 00-000.06.20.20.01
Кольцо внутренее 00-000.06.20.20.01.01
Кольцо 00-000.06.20.20.01.02
Ролик 00-000.06.20.20.01.03
Сепаратор 00-000.06.20.20.01.04
Крышка 00-000.06.20.20.02
Кольцо 00-000.06.20.20.03
Втулка 00-000.06.20.20.04
Кольцо 00-000.06.20.20.05
Шайба стопорная 00-000.06.20.20.06
Штифт 00-000.06.20.20.07
Прокладка 00-000.06.20.20.08
Обойма 00-000.06.20.20.09
Ось 00-000.06.20.20.10
Шайба 00-000.06.20.20.11
Пробка 00-000.06.20.20.12
Пружина 00-000.06.20.20.13
Кольцо пружинное 00-000.06.20.20.14
Шайба 00-000.06.20.20.15
Фланец 00-000.06.20.20.16
Манжета 00-000.06.20.20.17
